이번 단원의 마지막으로, 집중정수회로와 분포정수회로의 특성을 비교해볼까요? 비교대상으로서 구성이 단순한 회로인 BEF (Band Elimination Filter)를 사용해보겠습니다. 이것은 특정 주파수만 통과하지 못하도록 차단하는 기능을 하게 됩니다. 집중정수와 분포정수의 BEF 회로를 <그림 3-11>에 나타내었습니다. (a)의 회로는 단순한 직렬공진회로이므로 특별한 설명은 필요없을 것 같습니다. 그런데, (b)의 분포정수회로인데, Open stub의 길이는 중심주파수에 대해 λ/4 로 설정되어 있습니다. 이 때문에 중심주파수(fo)에 대해 stub의 끝에서는 전압의 진폭이 최대가 되고, stub의 시작부에서는 전압의 진폭은 0이 됩니다. fo 에 대해 stub이 마치 GND처럼 동작하기 때문에, BEF처럼 작용합니다.

자, 그럼 이제 각 회로의 통과특성을 보도록 하지요. 집중정수회로의 경우의 특성은 <그림 3-12>에, 분포정수회로의 특성은 <그림 3-13>에 나타내었습니다. 중심주파수 fo = 500MHz 로 설계되어 있으며, 집중정수는 기생성분이 고려되어 있습니다. 분포정수는 500MHz로 90° 의 전기장 길이(λ/4 )를 가지는 이상적인 open stub으로 시뮬레이션한 결과입니다.
[주] 기생 성분의 값은, 바로 전의 Ⅲ－4에서 사용한 값을 설정했습니다.

 <그림 3－11> BEF 회로

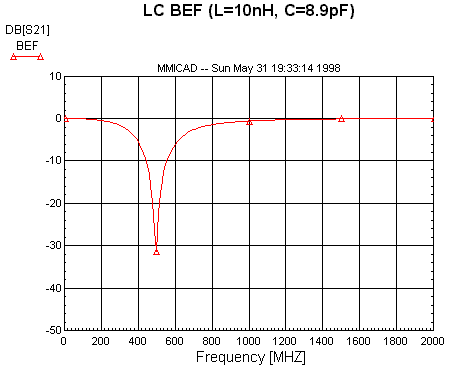

 <그림 3－12> 집중정수 BEF 통과특성 ①

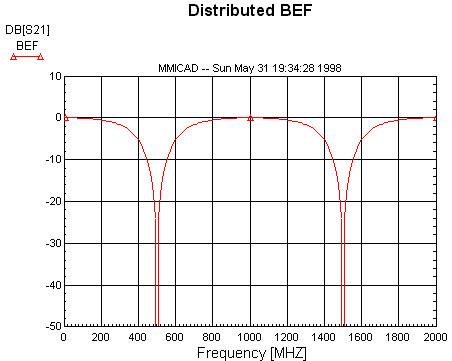

 <그림 3－13> 분포정수 BEF 통과특성 ①

<그림 3-12>의 집중정수회로는 500MHz인 곳에서만 BEF 특성을 나타내고 있습니다. 한편, <그림 3-13>의 분포정수회로는 2GHz까지의 범위에서 500MHz와 1500MHz에서 BEF 특성을 볼 수 있습니다. <그림 3-13>을 보면, 1GHz 마다 같은 특성이 반복되고 있는 것을 볼 수 있지요? 그렇다면 분포정수의 회로 결과만 5GHz까지 다시 봅시다. 시뮬레이션 결과를 <그림 3-14>에 나타내었습니다.

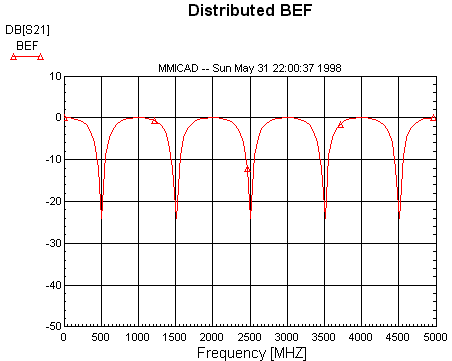

 <그림 3－14> 분포정수 BEF 통과특성 ②

1GHz마다 깔끔하게 BEF의 특성을 반복하고 있습니다. 왜일까요?
500MHz에서 만들어진 λ/4 의 open stub은, 1500MHz에서는 3λ/4 에 해당합니다. 즉 1500MHz에서도 Stub 시작점의 전압진폭은 0이라는 뜻입니다. 이것은 2500MHz에서도, 3500MHz에서도 마찬가지입니다. 이런 이유들로 인해, 분포정수회로를 설계하는 경우에는 사용주파수의 3배정도의 주파수 특성까지는 확인해볼 필요가 있습니다. 그와 함께 집중정수로도 5GHz까지의 결과를 보도록 하겠습니다.

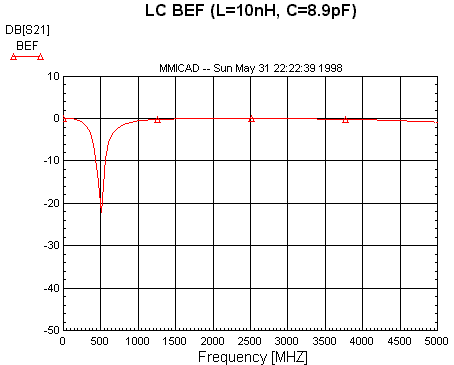

 <그림 3－15> 집중정수 BEF 통과특성 ②

불과 5GHz 부근에서만 야악간 기생성분의 영향이 나타나고 있습니다. 이를 통해 집중정수 회로는 그 주파수에서만 특성을 나타내는 반면, 분포정수회로는 그 구조적 특성으로 인해 주기적인 주파수 특성을 가진다는 점을 알 수 있습니다.
