[ IX. 검파회로 ]

2. 검파회로의 기본구성

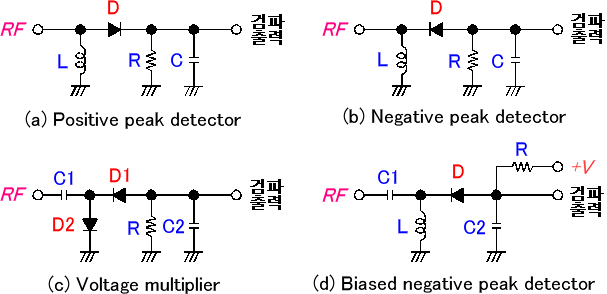

<그림 9-2>에 주로 애용되는 4가지의 검파회로를 나타내었습니다.

<그림 9-2> 검파회로의 기본적인 구성

(a)는 이름에서 알 수 있듯이, 정(+)의 검파출력을 얻을 수 있씁니다. 회로에 입력되는 고주파 신호가 진폭변조되어 있지 않다면, 검파출력은 고주파 신호레벨에 비례한 직류전압이 되며, 출력 전압은 양(+)이 됩니다.

(b)는 (a)와 달리 역방향 다이오드가 배치되어 있어서, 출력의 극성이 반대인 부(-)의 검파출력을 얻을 수 있습니다.

(c)는 다이오드를 2개 사용한 것으로써, (b) 검파기에 비해 2배의 검파출력을 얻을 수 있습니다.

(d)는 다이오드에 적은 직류 바이어스만 흘려서, IF-VF 특성 중 선형성이 좋은 부분에서 동작시키는 방식입니다. 입력 고주파 신호레벨에 작은 경우에 한하여 여러 가지 단점을 완화시킬 수 있습니다.

실제의 검파회로에서는 <그림 9-2>의 회로 전단에 임피던스 매칭을 적용하게 됩니다. 사용하려는 주파수대역에서 입력신호의 전력이 효율좋게 검파회로에 전해지도록, 검파회로에 연결되는 회로와 정합을 해야 합니다. 이러한 임피던스 정합이 제대로 이루어지지 않으면 검파회로의 감도가 나빠지게 됩니다.
