변조된 수신신호에서 원래 신호를 찾아내려면, 신호를 복조하는 검파회로가 필요하게 됩니다.

검파회로는 비선형 특성을 가지는 여러 가지 소자를 이용하여 구현할 수 있습니다만, 주로 애용되는 것은 쇼트키 배리어 다이오드입니다. (구하기가 쉽죠 ^^) 이후 설명의 편의를 위해 약자인 SBD(Shcottky Barrier Diode) 로 지칭하겠습니다.

SBD에는 일반 다이오드와는 크게 다른 점이 있습니다. 일반적인 다이오드는 P형과 N형 반도체의 접합(PN접합)으로 되어 있습니다만, SBD는 금속과 반도체의 접합으로 되어 있습니다.

특성적으로는 PN접합과 유사한 정류 특성을 나타냅니다만, 내부를 들여다보면 큰 차이가 있습니다. PN 접합의 다이오드는 다수 캐리어와 소수캐리어에 의해 전하가 옮겨집니다만, SBD는 다수캐리어 밖에 없습니다. 이 때문에 매우 고속의 동작이 가능한 관계로, 고주파 영역에서 사용하기 좋다고들 하지요.

SBD의 눈에 띄이는 또한가지 특성 중 하나는, 역방향 전압과 순방향 전압이 낮다는 것입니다. 역방향 전압은 일반 PN 접합 다이오드보다 1자리수 정도 낮고, 순방향 전압은 상대적으로 반정도밖에 되지 않습니다.

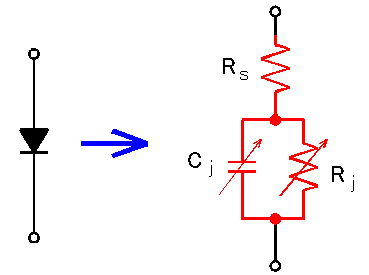

<그림 9-1>에 고주파에서의 SBD 등가회로를 나타내었습니다. 직렬저항 Rs, 비선형 접합저항 Rj, 비선형 접합 캐패시턴스 Cj로 구성되어 있습니다. SBD를 검파회로와 믹서에 사용할 때는 Rs와 Cj가 작은게 좋습니다.

<그림 9-1> 쇼트키 배리어 다이오드 (SBD) 등가회로

그러면 이제 SBD를 이용한 검파회로에 대해 알아보도록 하겠습니다.
