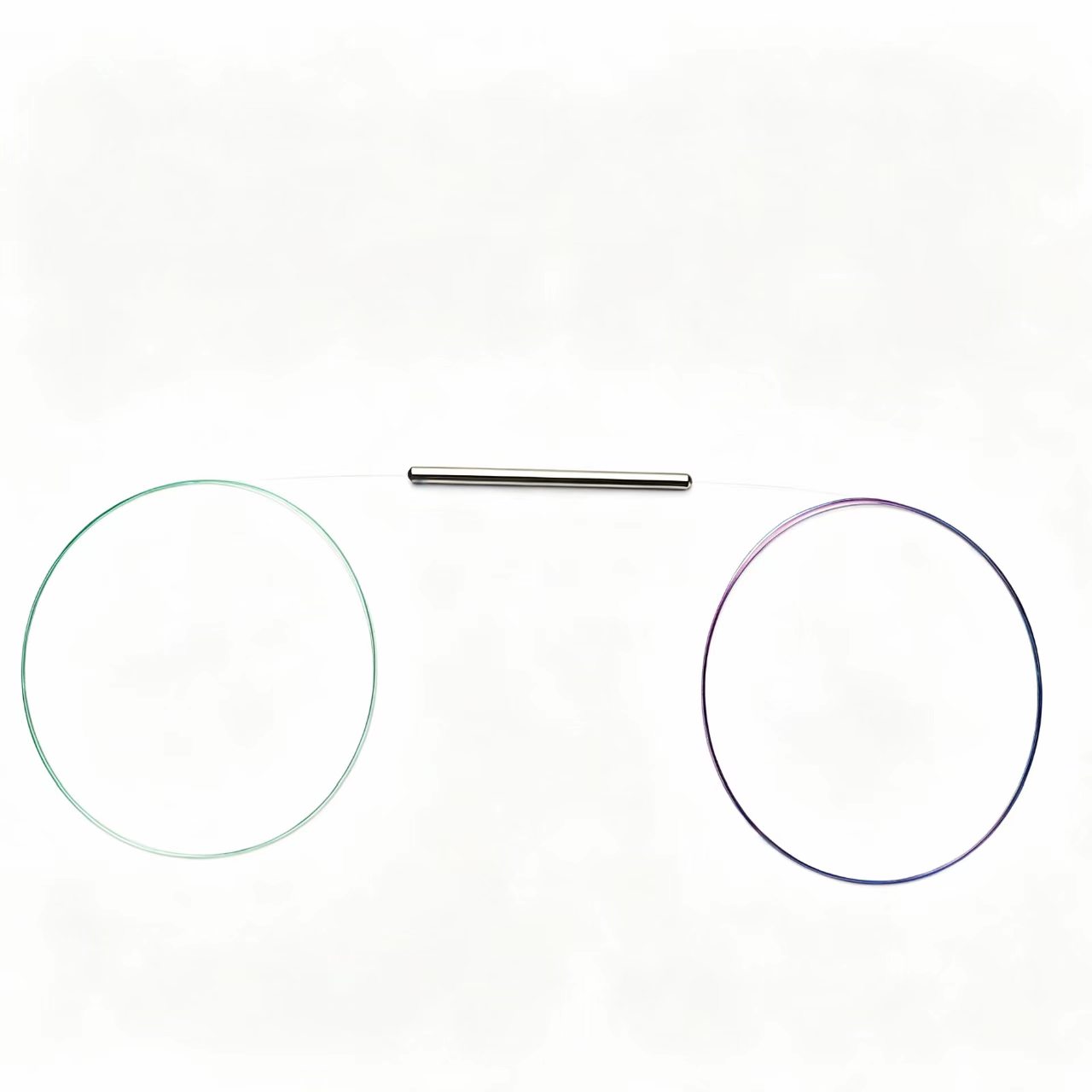

고신뢰성 FBT 1×2 980nm 편광 유지 WDM: 고성능 광섬유 레이저 및 광통신 시스템의 핵심 부품

광섬유 레이저, 광 증폭기 및 고정밀 광섬유 센싱 시스템에서 안정적이고 효율적인 파장 분할 다중화(WDM) 장치는 시스템 전체 성능을 보장하는 데 매우 중요한 역할을 합니다. 1×2 980nm 편광 유지 WDM(파장 분할 다중화기)은 검증된 융합 이중 원뿔형 테이퍼(FBT) 기술을 사용하여 제조되어 낮은 삽입 손실, 높은 소광비 및 뛰어난 환경 안정성을 제공합니다. 이는 첨단 광 시스템에서 980nm 펌프 레이저와 신호 파장을 결합하는 데 이상적인 솔루션입니다.

980nm 편광 유지 WDM이란 무엇입니까?

980nm PM WDM은 서로 다른 파장의 광 신호를 결합하거나 분리하도록 설계된 수동 광학 장치입니다. 주요 기능은 980nm 펌프 레이저를 1310nm, 1480nm 또는 1550nm 신호 파장과 함께 단일 편광 유지 광섬유로 다중화하거나 필요에 따라 분리하는 것입니다.

PM 광섬유를 사용하는 이 장치는 전송광의 편광 상태를 유지하고 편광 관련 손실을 최소화하여 높은 편광 안정성이 요구되는 응용 분야에 특히 적합합니다.

FBT 기술의 장점
박막 필터(TFF) 기술과 비교하여 FBT 기술은 현장에서 광범위하게 검증되었으며 다음과 같은 여러 가지 중요한 장점을 제공합니다.

1. 높은 신뢰성
전체 광섬유 융합 구조는 공극과 접착면을 제거하여 탁월한 기계적 안정성과 장기적인 신뢰성을 제공합니다.

연속 작동 중에도 장치는 시간이 지나도 안정적인 광학 성능을 유지합니다.

2. 낮은 삽입 손실
정밀 융합 공정은 광 전력 손실을 최소화하고 전체 시스템 효율을 향상시킵니다.

일반적인 삽입 손실:

≤0.3 dB (신호 채널)
≤0.5 dB (펌프 채널)
3. 높은 소광비
고품질 PM 광섬유를 사용하여 안정적인 편광 전송을 보장합니다.

일반적인 소광비:

≥20 dB
선택 사양: ≥23 dB
고성능 버전의 경우 최대 ≥25 dB
4. 탁월한 환경 안정성
각 장치는 다음과 같은 엄격한 신뢰성 테스트를 견뎌낼 수 있습니다.

고온 및 저온 사이클링 테스트
습열 테스트
기계적 진동 테스트
충격 테스트
이러한 테스트를 통해 까다로운 산업 환경에서 장기간 안정적인 작동을 보장합니다.

주요 특징
탁월한 편광 유지 성능
선형 편광의 편광 상태를 유지하여 PM 레이저 및 증폭기 시스템에 이상적입니다.

높은 절연 성능
파장 간섭을 효과적으로 억제하고 시스템 신호 대 잡음비를 향상시킵니다.

낮은 편광 의존 손실(PDL)
출력 안정성과 시스템 전체 성능을 향상시킵니다.

전체 광섬유 구조
자유 공간 광학 부품이 필요 없어 컴팩트한 설계와 뛰어난 신뢰성을 제공합니다.

다양한 패키징 옵션
다음과 같은 형태로 제공됩니다.

베어 파이버
250μm 파이버
900μm 루즈 튜브
스테인리스 스틸 튜브 패키지
모듈형 패키지
특정 통합 요구 사항을 충족하는 맞춤형 패키징 솔루션도 제공됩니다.

일반적인 응용 분야
에르븀 도핑 광섬유 증폭기(EDFA)
980nm 펌프 광과 1550nm 신호를 결합하여 고효율 광 증폭을 제공합니다.

편광 유지 광섬유 레이저
펌프 레이저와 시드 레이저를 결합하면서 편광 안정성을 유지하는 데 사용됩니다.

광섬유 센싱 시스템
간섭계 및 편광 감지 센싱 응용 분야에서 안정적인 광 경로를 제공합니다.

의료 및 과학 기기
정밀 광 측정, 양자 통신 및 실험실 광학 시스템에 적합합니다.

광통신 네트워크
파장 다중화 및 광 경로 관리를 통해 전송 효율을 향상시키는 데 사용됩니다.

고신뢰성 980nm PM WDM을 선택해야 하는 이유
고출력 광섬유 레이저, 코히런트 통신 시스템 및 정밀 광섬유 센싱 기술이 지속적으로 발전함에 따라 고신뢰성 광학 부품에 대한 수요가 급증하고 있습니다.

고신뢰성 FBT 1×2 980nm PM WDM은 다음과 같은 장점을 제공합니다.

✓ 낮은 삽입 손실

✓ 높은 소광비

✓ 높은 절연 성능

✓ 탁월한 환경 안정성

✓ 긴 작동 수명

✓ 전광섬유 수동 구조

이러한 장점 덕분에 첨단 광 시스템을 위한 이상적인 파장 다중화 솔루션입니다.

결론
광섬유 레이저 및 광통신 시스템의 핵심 수동 부품인 고신뢰성 FBT 1×2 980nm 편광 유지 WDM은 탁월한 편광 유지 성능, 낮은 광 손실, 그리고 뛰어난 장기 안정성을 제공합니다.

슝화 광전(Xionghua Photoelectric)은 고성능 편광 유지 광 부품 개발 및 제조 전문 기업입니다. 당사는 980/1550nm 및 980/1310nm 구성을 포함한 다양한 PM WDM 제품을 제공하며, 다양한 응용 분야 요구 사항을 충족하기 위해 맞춤형 패키징 및 사양을 제공합니다.
