[제품홍보] LBM-7250-8 | 8x8 버틀러 매트릭스 빔포밍 플랫폼 |
| 글쓴이 : L.TechRF 날짜 : 2026-05-07 (목) 15:12 조회 : 8 |

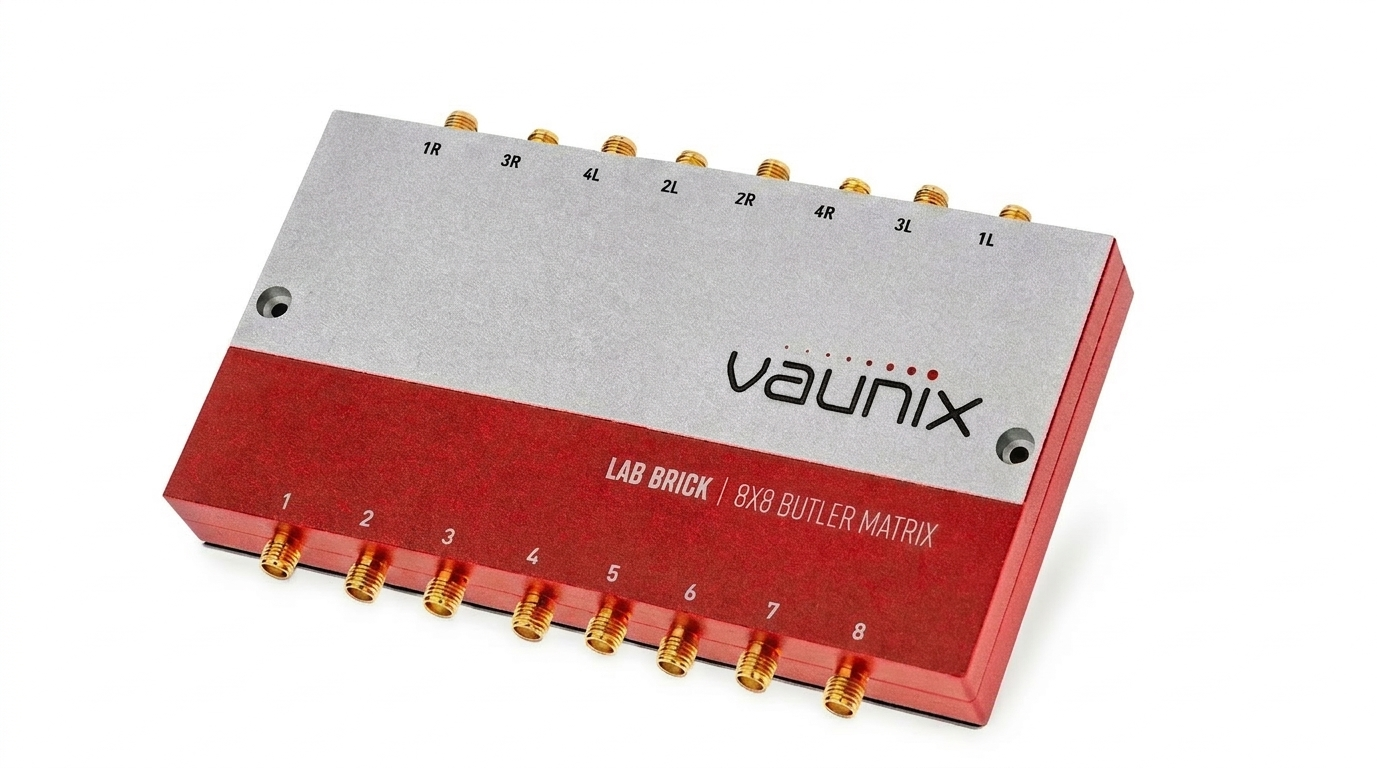

 LBM-7250-8 | 8x8 Butler Matrix Beamforming Platform IW IW GROUP 제품소개 응용분야 Python 자동화 주요사양 문의하기 RF Beamforming Core Platform LBM-7250-8 8×8 Butler Matrix LBM-7250-8은 2400–7250 MHz 대역을 지원하는 8×8 Butler Matrix입니다. WiFi, WiFi6E, 5G, LTE, Bluetooth, MIMO, Radar 시스템 개발을 위한 빔포밍 핵심 모듈로 활용됩니다. 응용 시스템 보기 → Python 자동화 보기 2.4–7.25GHz 광대역 8×8Butler Matrix 8Beam Ports SMARF Connector Vaunix Lab Brick LBM-7250-8 · 8×8 Butler Matrix Applications 응용 분야별 시스템 솔루션 LBM-7250-8을 단순 부품으로 소개하지 않고, 실제 고객이 이해할 수 있는 시스템 패키지 형태로 구성합니다. 01 Phased Array Beamforming 시스템 스마트 안테나·빔 조향 8개 안테나 배열에 고정 위상 패턴을 부여해 특정 방향으로 RF 에너지를 집중시키는 빔포밍 테스트 플랫폼입니다. System Flow Signal Generator → Power Amplifier → LBM-7250-8 → 8-Element Antenna Array 02 WiFi / WiFi6E / WiFi7 OTA 테스트 무선 공유기·단말 검증 다양한 방향에서 수신 감도, SNR, RSSI, throughput을 측정하여 무선 장치의 실제 OTA 성능을 검증합니다. System Flow WiFi DUT → Chamber → LBM-7250-8 → Spectrum Analyzer → Test Report 03 5G / LTE MIMO 시뮬레이터 다중 경로·채널 환경 재현 MIMO 경로 조건을 반복 가능하게 구성하여 단말, 모듈, 안테나의 방향별 링크 성능을 비교 분석합니다. System Flow 5G/LTE Source → Attenuator Matrix → LBM-7250-8 → Multi-Antenna Fixture 04 Radar / Direction Finding 방향 탐지·AoA 분석 수신 배열과 결합해 신호 도래 방향을 분석하고 레이더, 방산, 자율주행 센서 검증용 시스템으로 확장합니다. System Flow Receiver Array → LBM-7250-8 → SDR / Receiver → DSP / Python AoA Engine 05 Bluetooth / IoT RF Test 저전력 무선 장치 검증 BLE, IoT 센서, 산업용 무선 모듈의 방향성 통신, 간섭, 거리별 수신 안정성을 자동 측정합니다. System Flow IoT DUT → LBM-7250-8 → Compact Antenna Array → Logger / Dashboard 06 ATE 자동 테스트 장비 연구소·양산 테스트 자동화 RF 계측기와 스위치, 감쇠기, 분석기를 Python으로 통합해 반복 테스트와 자동 리포트를 생성합니다. System Flow Python PC → RF Instruments → Switch / Attenuator → LBM-7250-8 → Auto Report Python Automation LBM-7250-8을 시스템으로 바꾸는 소프트웨어 LBM-7250-8은 수동 RF 빔포밍 코어입니다. Python은 주변 계측기와 테스트 조건을 제어해 자동화 시스템의 두뇌 역할을 합니다. ✓Beam Port 선택 자동화 ✓주파수 Sweep 측정 ✓RSSI / SNR / Loss 저장 ✓VNA·Analyzer 연동 ✓CSV / Graph / PDF 리포트 ✓Pass / Fail 자동 판정 lbm_beam_test.py from instruments import SignalGenerator, SpectrumAnalyzer from lbm7250 import ButlerMatrix lbm = ButlerMatrix(model="LBM-7250-8") sg = SignalGenerator() sa = SpectrumAnalyzer() for freq in [2400, 3000, 5000, 6000, 7250]: sg.set_frequency(freq) for beam in ["1L", "2L", "3L", "4L", "1R", "2R", "3R", "4R"]: lbm.select_beam(beam) data = sa.measure() lbm.save_result(freq, beam, data) lbm.create_report("LBM-7250-8_Test_Report.pdf") Specifications 핵심 사양 제품 페이지에서는 구매자가 빠르게 판단할 수 있도록 RF 핵심 사양을 명확한 표로 보여줍니다. 주파수 범위 2400–7250 MHz 구성 8 × 8 Butler Matrix 임피던스 50 Ω 입력 포트 8 Port 출력 포트 8 Port 삽입 손실 16 dB Typical 위상 정확도 ±20° VSWR 1.5:1 Isolation 15 dB RF 커넥터 SMA Female LBM-7250-8 기반 RF 시스템을 제품화하십시오. IW GROUP은 LBM-7250-8을 중심으로 Phased Array, WiFi OTA, 5G MIMO, Radar, IoT, ATE 시스템을 설계하고 Python 자동화 소프트웨어까지 통합합니다. 문의하기 https://ltech.co.kr/pages/Contact © 2026 IW GROUP. LBM-7250-8 Beamforming Platform Product Page. |
