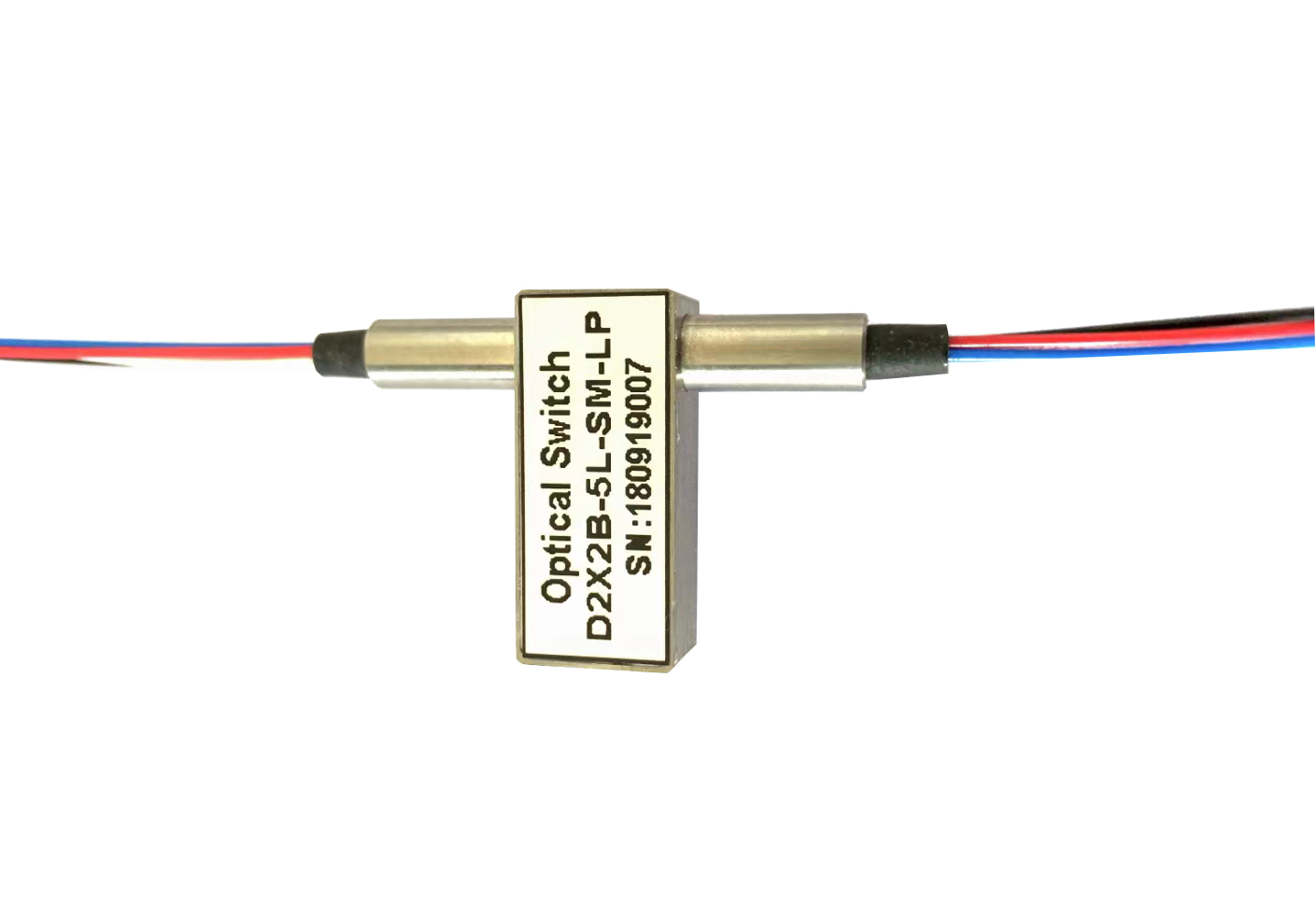

듀얼 2x2B 싱글모드 또는 멀티모드 기계식 광 스위치

제품 설명

슝화 포토닉스 듀얼 2x2B 싱글모드 또는 멀티모드 기계식 광 스위치는 입력 광 신호를 선택된 출력 광섬유로 전환하여 광 채널을 연결합니다. 이는 특허 출원 중인 독자적인 광기계적 구성 방식을 통해 구현되며, 전기 제어 신호를 통해 작동됩니다.

슝화 포토닉스 듀얼 2x2B(D2x2B) 싱글모드 또는 멀티모드 기계식 광 스위치는 싱글모드 1310/1550nm 및 멀티모드 850nm의 모든 파장을 지원하며, 초고신뢰성, 낮은 삽입 손실, 빠른 스위칭 속도 및 양방향 성능을 제공합니다. 이 광 스위치는 광 네트워크, 보안, 송수신기 보호, 네트워크 테스트 시스템 및 계측 장비에 널리 사용됩니다.
특징

●낮은 삽입 손실, 넓은 파장 범위

●낮은 채널 누화, 높은 안정성, 높은 신뢰성

●제어가 간단하고 크기가 작으며 회로 기판에 내장하기 쉽습니다.

●잠금 및 비잠금 제어 유형을 선택할 수 있습니다.

모델 XH-OSW-2X2B

삽입 손실(dB) 일반값: 0.5 최대값: 1.0

파장 범위(nm) 800~1310 및 1260~1650

동작 파장(nm) 850/980/1310 및 1310/1550/1625

반사 손실(dB) MM≥30 SM≥50

채널 누화(dB) MM≥35 SM≥55

PDL(dB) ≤0.05

WDL(dB) ≤0.25

TDL(dB) ≤0.25

반복성(dB) ≤±0.02

스위칭 횟수(회) ≥10⁷

스위칭 시간(ms) ≤8

전송 전력(mW) ≤500

동작 전압(V) 3V 또는 5V

동작 온도(℃) -20~+70

보관 온도(℃) -40~+85

무게(g) 16

섬유 색상 P1, P1': 검정 P2, P2': 빨강 P3, P3': 파랑 P4, P4': 흰색

포장 크기(mm) (길이) 27.0 × (너비) 12 × (높이) 8.2±0.2
