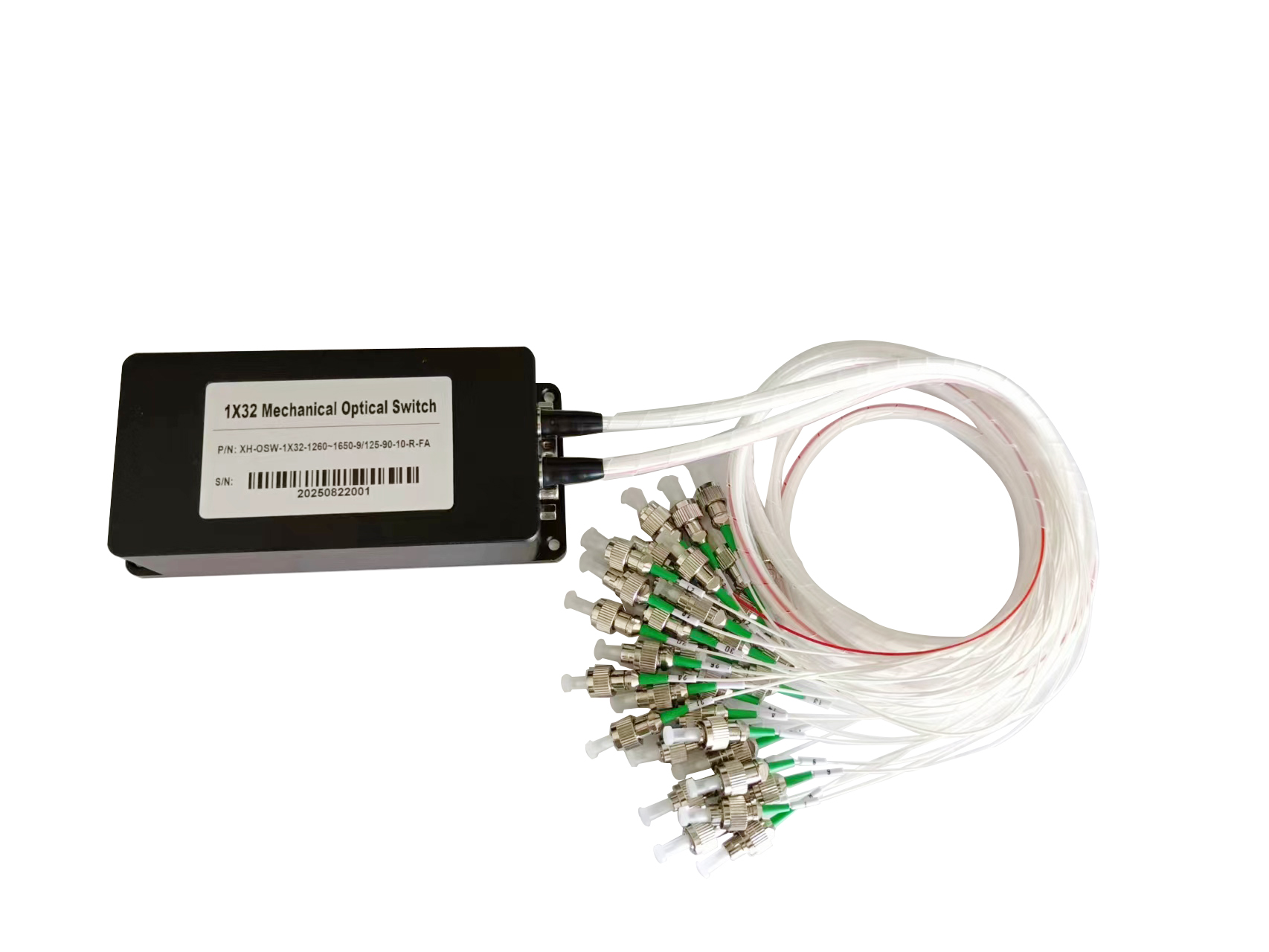

1x32 광 스위치 모듈 - 슝화 포토닉스

XH-OSW-1X32 광 스위치는 광 경로 제어 장치로, 광 경로를 제어하고 변환하는 기능을 갖추고 있습니다. 광 통신 응용 분야에서 중요한 역할을 합니다. 광 스위치는 주로 광 전송 시스템의 다채널 광 모니터링, LAN 다중 광원/검출기의 자동 전환, 광섬유, 광 장치, 네트워크 및 현장 엔지니어링의 광 테스트 시스템에서 광 감지 다중 지점 동적 모니터링 시스템, 광 케이블 테스트, 광 장치 조정 등에 사용됩니다.

특징:

낮은 삽입 손실, 넓은 파장 범위
낮은 채널 누화, 높은 안정성, 높은 신뢰성
독자적인 기술, 광 경로에 접착제 미사용
잠금 및 비잠금 제어 방식 선택 가능
매개변수

매개변수 값
모델 XH-OSW-1X32

삽입 손실

16일반: 0.6dB 최대: 0.8dB
파장 범위 1260~1650nm
파장 테스트 1310/1490/1550/1625nm
반사 손실 SM ≥ 50
누화 SM ≥ 70
PDL ≤0.05dB
WDL ≤0.25dB
TDL ≤0.25dB
반복성 ≤0.02dB
수명 ≥107회
스위칭 시간 ≤8ms (인접 채널)
전송 전력 ≤500 mW
커넥터: FC, LC, SC, ST
제어 방식: TTL
동작 전압: 5V
동작 전류: 600mA
동작 온도: -20℃ ~ +70℃
보관 온도: -40℃ ~ +85℃
