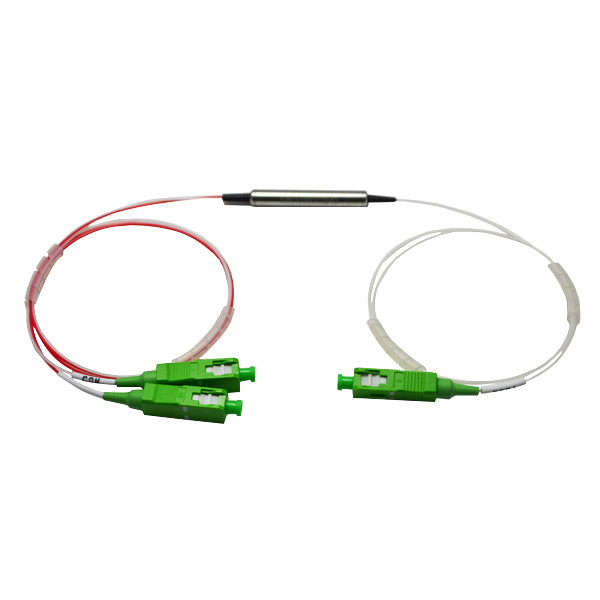

고출력 파장 분할 다중화기

고출력 파장 분할 다중화기(WDM)는 송신단에서 다중화기(또는 결합기)를 사용하여 서로 다른 파장(다양한 정보를 전달)을 가진 두 개 이상의 광 캐리어 신호를 결합하여 하나의 광섬유에 연결하여 전송하는 장치입니다. 이 고출력 WDM은 박막 코팅 기술을 활용하여 높은 절연성, 넓은 대역폭, 그리고 고출력을 견딜 수 있는 능력을 특징으로 합니다.

특징
높은 절연 성능
ITU 표준 준수
높은 안정성 및 신뢰성
텔코디아 표준 테스트 통과

응용 분야
광섬유 증폭기
광 애드-드롭 다중화 시스템
실험실 연구
사양
1550/980nm, 1550/1064nm, 1064/1030nm, 1064/980nm 고출력 파장 분할 다중화기

매개변수 단위 매개변수 값
중심 파장 nm 1550/980 1550/1064 1064/1030 1064/980
송신 포트 nm 1460~1620 1460~1620 1064±2.5 1020~1080
반사 포트 nm 965~1000 900~1100 1030±10 960~990
송신단 삽입 손실 dB ≤1.0 ≤1.0 ≤1.0 ≤1.0
반사단 삽입 손실 dB ≤0.7 ≤0.7 ≤0.7 ≤0.7
송신단 절연 dB ≥25 ≥25 ≥25 ≥25
반사단 절연 dB ≥15 ≥12 ≥13 ≥13
편광 의존 손실 dB ≤0.2 ≤0.2 ≤0.15 ≤0.15
반사 손실 dB ≥50
지향성 dB ≥55
전력 처리 용량 W 1, 2, 3, 5, 10 또는 사용자 정의
광섬유 종류/송신단: SMF-28e; 기타 종단점: HI 1060 HI 1060 광섬유
작동 온도 ℃ -5 ~ +50
보관 온도 ℃ -20 ~ +85
