고출력 광섬유 콜리메이터의 성능은 왜 높은 광출력에서 저하되는가?

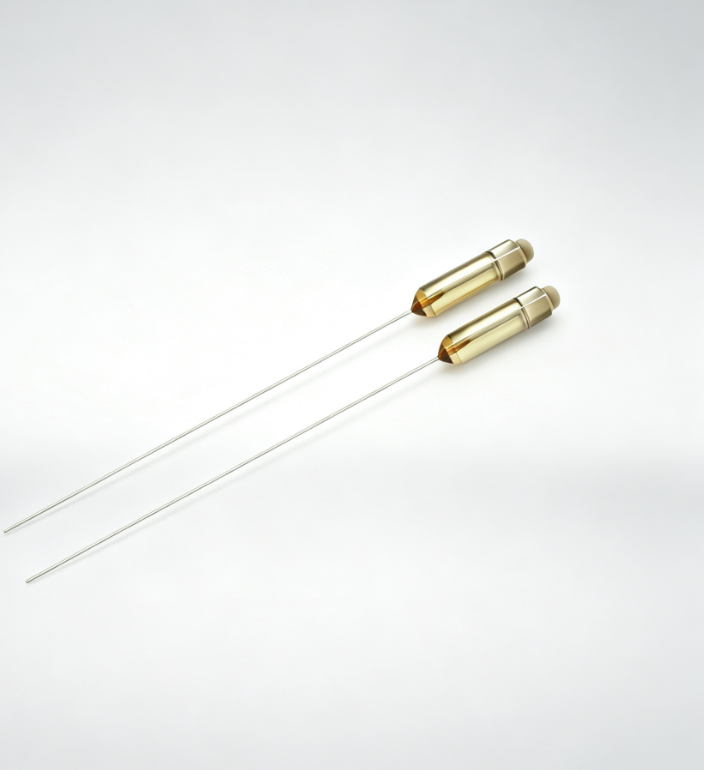

고출력 파이버 레이저, 광섬유 센싱, LiDAR, 과학 장비 및 고출력 광통신 시스템에서 파이버 콜리메이터(fiber collimator)는 광섬유에서 나오는 발산광을 평행광(collimated beam)으로 변환하거나, 반대로 평행광을 광섬유로 효율적으로 결합(coupling)하는 역할을 합니다.

낮은 광출력 조건에서는 파이버 콜리메이터가 매우 낮은 삽입 손실(insertion loss), 우수한 반사 손실(return loss) 및 안정적인 빔 품질을 제공할 수 있습니다. 그러나 광출력이 증가함에 따라 일부 콜리메이터는 삽입 손실 증가, 반사 손실 저하, 빔 드리프트(beam drift), 모드 불안정성, 심지어 영구적인 손상을 겪을 수 있습니다.

그렇다면 광출력이 증가할 때 왜 파이버 콜리메이터의 성능이 저하될 수 있을까요?

그 답은 단순히 "온도가 상승하기 때문"이라는 말로 설명할 수 없습니다. 대신 광 흡수 및 발열, 열 렌즈 효과(thermal lensing), 재료 손상, 광섬유 단면 오염, 광학 부품의 불안정성, 광섬유 모드 변화 등 다양한 요인이 복합적으로 작용합니다.

1. 높은 광출력에서는 미세한 흡수도 중대한 문제가 됨
어떤 광학 부품도 100% 투과율을 달성할 수는 없습니다.

콜리메이터의 삽입 손실이 0.2 dB에 불과하더라도, 수십 와트(W) 이상의 고출력 빛이 통과할 때는 그에 상응하는 광 에너지가 상당한 열을 발생시킬 수 있습니다.

광출력이 증가함에 따라 광학 부품, 광섬유 단면, 접착제, 코팅 및 금속 구조물 등에서 발생하는 미세한 흡수조차도 상당한 온도 상승을 초래할 수 있습니다.

온도가 상승하면 재료의 굴절률, 열팽창 특성 및 기계적 구조가 변할 수 있으며, 이는 빔 전송에 추가적인 영향을 미치게 됩니다.

따라서 고출력 콜리메이터를 설계할 때는 단순히 낮은 삽입 손실만을 고려해서는 안 되며, 다음과 같은 요소들도 함께 고려해야 합니다.

광학 재료의 흡수
코팅의 흡수
광섬유 단면 품질
접착제의 흡수
방열(열 분산)
장기적인 고출력 안정성
저출력에서는 무시할 수 있었던 작은 손실이 고출력에서는 신뢰성에 치명적인 요인이 될 수 있기 때문입니다.

2. 열 렌즈 효과(Thermal Lensing)로 인한 빔 특성 변화
고출력 빛이 콜리메이터를 통과할 때, 아주 적은 양의 광 흡수만으로도 광학 부품 내부에 온도 구배(temperature gradient)가 형성될 수 있습니다.

일반적으로 중심부는 주변부보다 더 높은 광 강도(optical intensity)를 받게 되므로 온도가 더 높게 상승할 수 있습니다.

이러한 온도 분포는 재료의 굴절률을 변화시켜 렌즈와 유사한 효과를 만들어냅니다. 이 현상을 열 렌즈 효과(thermal lensing)라고 합니다. 열 렌즈 효과(thermal lensing)는 다음과 같은 결과를 초래할 수 있습니다.

빔 발산각 변화 → 빔 크기 변화 → 결합 효율 저하 → 삽입 손실 증가.

이러한 현상은 빔 안정성과 결합 효율이 매우 중요한 고출력 레이저 시스템에서 특히 중요합니다.

콜리메이터가 특정 작동 거리와 빔 크기에 맞춰 설계된 경우, 열적 변화로 인해 시스템이 최적의 작동 조건에서 벗어날 수 있습니다.

3. 고출력 응용 분야에서 중요한 지점: 광섬유 단면
광섬유 단면은 고출력 광경로에서 가장 중요한 부분 중 하나입니다.

발생 가능한 문제는 다음과 같습니다.

먼지 입자
스크래치(흠집)
오염
습기
불균일한 단면 구조
저출력 상태에서는 이러한 결함이 눈에 띄는 문제를 일으키지 않을 수 있습니다.

그러나 고출력 상태에서는 광섬유 단면의 국소 광 강도가 극도로 높아질 수 있습니다.

아주 작은 오염 물질이라도 광 에너지를 흡수하여 급격히 가열될 수 있으며, 이는 탄화, 박리(ablation) 또는 국소적 손상을 유발할 수 있습니다.

이러한 결함은 산란과 흡수를 더욱 증가시켜 악순환을 초래합니다.

국소적 흡수 → 온도 상승 → 재료 손상 → 흡수 증가 → 더 심각한 열적 손상.

따라서 고출력 콜리메이터는 광섬유 단면의 품질, 청결도 및 조립 공정에 대해 특히 엄격한 관리가 필요합니다.

4. 고출력 환경에서의 광학 코팅 문제
광섬유 콜리메이터 내부의 렌즈는 일반적으로 반사 손실을 줄이기 위해 반사 방지(AR) 코팅을 사용합니다.

표준 코팅은 저출력 조건에서 잘 작동할 수 있지만, 고출력 응용 분야에서는 훨씬 더 엄격한 요구 사항이 적용됩니다.

코팅의 흡수율이 상대적으로 높거나 미세한 결함이 있는 경우, 고출력 레이저 조사로 인해 국소적인 열 축적이 발생할 수 있습니다.

장기간 작동 시 다음과 같은 문제가 발생할 수 있습니다.

코팅 성능 저하
반사율 증가
삽입 손실 증가
빔 품질 저하
레이저 유발 손상
따라서 고출력 콜리메이터에는 저출력 응용 분야용으로 설계된 일반적인 광학 부품을 그대로 사용할 수 없습니다.

광학 재료, 코팅 기술, 그리고 레이저 손상 임계값(LIDT)을 모두 고려해야 합니다.
