소개
최근에 출시된
최신형 RF 회로 설계용 tool로서, HP와 Ansoft 출신의 엔지니어들이
다수 참여하여 빠른 속도로 세력을 넓히고 있는 툴이다. 왠지 MS의 Office를
절묘하게 패러디한 듯한 이름을 사용해서인지 처음 들어봐도 왠지 별로
생소해 보이지 않는 이름이다.
Microwave Office는 전반적인 프로그램 패키지의 이름이고, 다른 툴과 마찬가지로 내부적으로 여러 가지 기능을 가진 모듈의 조합으로 구성되어 있다. Microwave Office의 주요한 모듈은 아래와 같다.
주요
묘듈
-
Voltera XL
비선형
RF 회로 설계를 위한 모듈. Incremental Computation 이라는 다소 특이한
해석방법을 추가적으로 사용하는데, 아직 검증이 완료된 단계는 아니지만
빠른 응답에 대해서 많은 호응을 얻고 있다. 여지껏 다른 RF 비선형회로
tool에서 해석시간의 문제로 최적화나 튜닝이 많이 어려웠지만, MW office에서는
상황에 따라 선형회로수준의 real-time tunning까지도 가능하다. 지금까지
나온 RF회로툴과의 차별화를 위해 고속 비선형 설계를 강조하고 있다.
- Voltara
LS

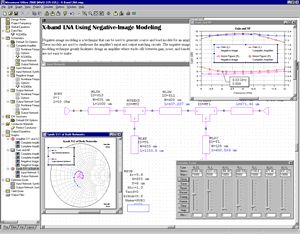

선형 RF회로설계를 위한 모듈. 다른 툴과 특별한 차이는
없고, HP(agilent)사의 tool과 대부분 호환된다.
- EMsite
ADS의
모멘텀과 같이 MW office에서 2.5D field simulation을 위한 모듈이다.
2D 적층형, 즉 2.5D tool임에도 불구하고 적층구조를 버튼 하나로 3차원으로
돌려가며 볼 수 있게 되어 있어서 형상 파악이 편리하다. Voltera에
종속된 형태가 아니기 때문에 별도로도 해석이 가능하다. <별도설명
참조>
- VSS
(Acolade)
통신 시스템 전용 해석툴로서, 원래 ICUCOM사의 별도
제품이었는데 얼마전 AWR에 인수되었다. 독립적인 시스템 해석툴이지만,
MW office 제품군의 회로결과를 링크시켜서 곧바로 조합시켜 시스템
해석에 사용할 수 있어서 내부 모듈로 분류되기도 한다. Voltera 등에서
해석된 회로의 S파라미터 결과를 곧바로 시스템 블록 라이브러리로 만들어주는
방법으로 연동된다. <차후 별도 설명 참조>
-
TXline
Microwave Office 자체보다 이 tool이 더 유명할
것 같은데, Microstrip 등의 전송선로의 특성을 계산할 때 사용하는
프리웨어이다. MWO에는 기본적으로 포함되어 있다.
특징
MW office가 내세우는 가장 큰 장점은 바로 '빠른 비선형 해석' 이다. Power Amp나 Mixer, Frequency Doubler등의 harmonic 성분이 중요한 회로는 Harmonic Balanace를 응용한 비선형 해석이 필요한데, 비선형 해석의 가장 큰 문제점은 바로 계산시간의 문제이다. 어지간한 회로라면 실시간 해석이 가능한 선형해석과 달리 비선형 해석은 많은 계산시간이 요하기 때문에 마음껏 Tuning이나 Optimization을 하기에 제약이 많았다. MW office는 자체적으로 개발한 특수한 interpolation을 응용하여 기존의 tool들에 비해 매우 빠른 비선형 회로 해석을 가능하게 하였다.
문제는 이러한 고속 비선형 계산법이 아직 학계나 업계에선 검증이 완료된 단계가 아니라는 점이다. 대신에 ADS나 Harmonica 같은 다른 비선형 해석에도 적지 않은 오차가 존재하듯이, MW office에도 그러한 오차가 존재하는 대신 매우 빠른 해석이 가능하다는 데 의의가 있는 듯 하다. 어차피 기존의 tool과 별반 차별성을 내세우기 힘들테니 이런 최신 알고리즘을 이용하는 것이 유리할 것이다.
MW

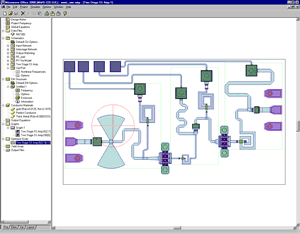

office는 Layput Editor로 오른쪽과 같이 외부
tool인 Artisan을 이용한다. 이런 외부 툴을 썼을 때 장점은 대체로
기능이 더 좋다는 점이지만, 단점으로는 역시 인터페이스에 다소간 불협화음이
존재할 수 있다는 점이다. 이와 함께 iCELL이라는 라이브러리 기능의
채용으로 상용의 MMIC 에 적합한 레이아웃 라이브러리를 사용할 수 있게
하는 등의 기능이 존재한다. 생성되고 다듬어진 라이브러리는 Gerber,
DXF 등의 표준 형태로 export가 가능하다.
아래의 제작사 홈페이지에 방문하면 MW office 2000의 무료 evaluation이 가능하므로 참조바란다.
제작사 홈페이지 : http://www.appwave.com
