소개
Ansoft의 고주파 설계 패키지인 Serenade의
핵심 해석툴이라고 할 수 있는 Harmonica는 가장 오랜 역사를 자랑하는
비선형 RF 회로설계 툴이다. 원래 Compact라는 회사에서 시작된 Harmonica는
최초로 Harmonic Balance를 이용한 고주파 비선형 설계의 표준을 제시하였으며,
오랜 기간 다듬어진 최상의 정확도를 보장한다. 또한 선형 해석툴인
Super-Compact를 포함하여 선형/비선형 설계가 모두 가능하게 되어 있다.
1997년 compact사가 Ansoft에 인수되면서 현재는 Ansoft의 브랜드로만
발매되며, RF기술이 발달되었던 러시아에서 애용하였던 것으로 유명하다.
최근 한때는 오랜 역사의 Harmonica란 이름 대신 Serenade라는 이름을 주로 내세웠지만 최근들어 다시 Harmonica라는 이름을 대표적으로 사용하고 있어서 약간 헷갈리기도 할 것이다. 현재의 Serenade는 Symphony 등의 시스템 시뮬레이터까지 포함한 패키지의 의미로 사용되고, Harmonica는 정확히 선형/버선형 회로 해석툴 자체를 지칭힌다. 누가 들으면 무슨 오케스트라 집단 패키지 같이 들리는데, 결국 그게 그거니까 같은 걸로 봐도 무방하다.
참고로 우리나라에선 '세레나데'라고 많이 발음하지만 혹시 외국인을 만나면 그렇게 발음하면 곤란.... 그네들은 '세러네이드~'라고 발음하므로..(억양이 약간 놀라는 투로 말꼬리를 올리면 좋아함. ^^;;)
우수성
Compact의 Harmonica는 그 완성도가 뛰어나서 Eesof와 대등하게 경쟁을 하고 있었던 시절이 있지만, Eesof가 HP에 인수되면서 상대적인 영업력의 열세로 인해 많은 고전을 하였다. 많은 이들이 Harmonica의 우수성은 인정하지만 홍보나 기술지원 부분은 대기업 HP에 비해 밀렸다고 평가했었고, 그러한 연유로 Ansoft에 M&A가 되었다고 볼 수 있다. 지금은 RF 관련 S/W 전문회사로는 최대규모를 자랑하는 Ansoft의 영업력을 등에 업고 새로이 재도약을 하는 중이다.
Harmonica의 Harmonic Balance 엔진은 그 역사가 증명하듯 최고수준으로 평가되지만, 현재는 ADS도 예전에 비해 매우 개선되었기 때문에 그 차이는 미미해보인다. 또한 러시아의 수준높은 석학들이 Harmonica를 선호한 것도 성능도 성능이지만 Easof나 MDS에 비해 저렴한 가격이 한 몫 한 것도 사실이다. 현재 ADS에 비해서는 라이브러리의 갯수나 확장성 부분에서 다소 밀리는 경향이 있지만, 가격이 1/3 수준이라는 점은 상대적으로 큰 매력포인트가 아닐 수 없다.
영업적인 면과 네임밸류에 있어서 ADS에 비해 많이 부족한 tool처럼 여겨지지만, 내부 알고리즘적으로 결코 떨어지는 툴은 아니다. 어느 툴이나 쓰기 나름이긴 하지만, Harmonica의 정확도 높은 비선형 해석 엔진은 매우 돋보인다.
특징
및 기타

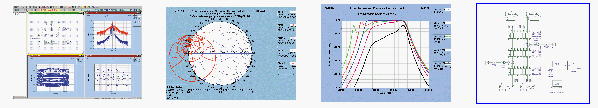

임피던스 매칭등을 위해 내부에서 제공되는 Smith tool이란게 있는데, 손에 익으면 매우 유용한 툴이다. 또한 다른 툴들과 마찬가지로 내부에서 전송선로의 크기나 재질값등을 계산해주는 기능이 제공된다. 특히 선형 해석에서 MCPL(Multiple coupled Line) 해석기능은 최대 20개 선로의 멀티 커플링을 계산해주는데, 빠른 속도에도 불구하고 정확도가 높기로 유명하다.

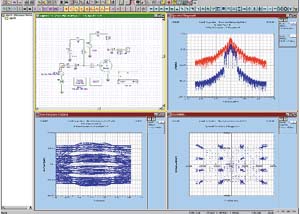

최근에는 능동/수동소자 라이브러리의 수를 10만개수준으로 늘였기 때문에 소자 선택의 폭이 넓어졌다. 원래는 PC와 Workstation 겸용이었지만 얼마전부터는 거의 PC용으로만 제공되며, 그래픽 인터페이스 부분은 아직 Works 기반의 딱딱한 이미지를 그대로 갖고 있어서 최신 툴들에 비해 다소 갑갑해 보이는 면도 있다. (혹자는 그게 더 있어보인다는 의견도 있지만..)
가격과 기능 모두에선 MW office나 Genesys등의 저가형 툴과 고가형 툴인 ADS와의 중간적 성격을 많이 가지고 있다. 그래서 오히려 선택에 있어서 애매한 면이 많지만, 비선형 설계를 많이 하는 업체에서 가격대 성능비를 고려한 선택으로 적절할 듯 싶다. 저가형 툴로는 뭔가 불만족 스럽고, 고가형 툴을 쓰기엔 부담이 될 때라면... 분명히 ADS의 그 자질구레하고 방대한 기능은 훌륭하지만, 그 기능들이 다 필요하지 않은 경우라면 좋은 선택이 될 것이다. 어차피 사용방법은 거기서 거기 수준이다.
현재 Ansoft 홈페이지에서 기능이 제한된 데모버전인 Serenade SV 버전이 무료로 배포되고 있으니 누구라도 곧바로 툴을 다루어 볼 수 있다는 점 또한 큰 매력이다.
제작사 홈페이지 : http://www.ansoft.com
