간단한 Microstrip 3dB Coupler예제를 통해 Serenade의 가장 기본적인 해석 흐름을 알아보자.

1. 초기 실행

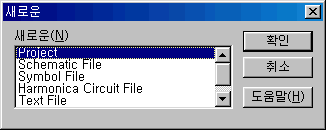

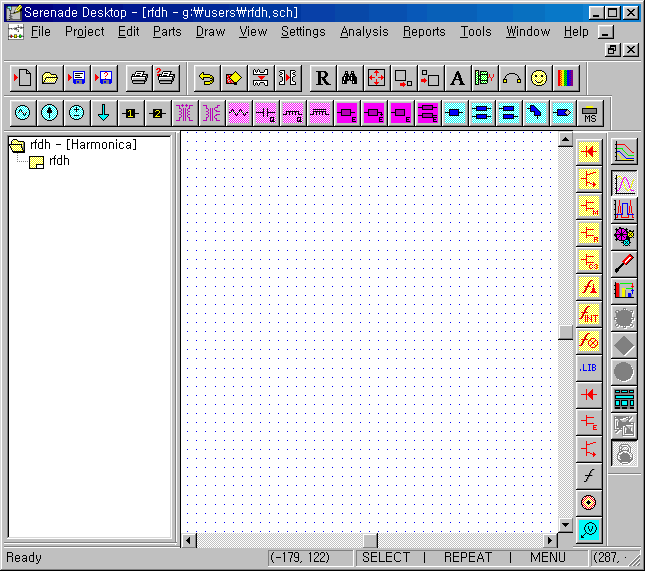

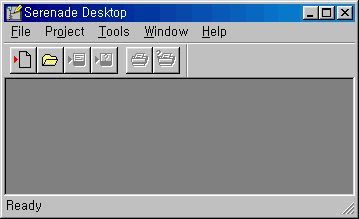

처음에는 아래와 같은 빈 화면이 뜨게 되고, 기존의 project를 열던지 새로운 project를 만들어야 한다. (project란 그냥 작업묶음의 의미이다.)

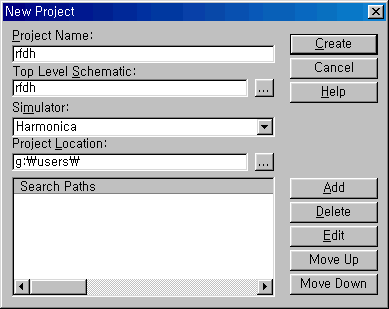

새로운 project 생성을 선택하면 위 오른쪽과 같이 project 생성창이 뜬다. 여기서 해석 simulator를 Harmonica를 선택하고 원하는 project 이름을 지어준 후 Create를 누르면 아래와 같은 본 프로그램이 실행된다.

2. Part 불러오기

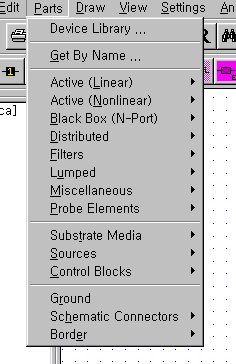

Serenade는 메뉴상 tree에서 주로 part를 불러온다. 물론 주요한 part들은 메뉴상에 Icon으로 만들어져 있으며, 사용자가 자주 사용하는 part만 특별히 편집해서 icon을 만들 수 있게 되어 있다.

3. 소자 설치 및 연결

기본적인 Microstrip line은 메뉴 아이콘으로 만들어져 있어서 마우스로 클릭하고 화면에 바로 배치할 수 있게 되어 있다. 마름모꼴의 연결단자를 겹치고 나면 알아서 빨간 사각형이 만들어지며 연결된다.

개체를 회전하고 싶을 때는 원하는 개체를 선택하고 rotate 아이콘 을 누르면 90도씩 회전한다.

4. 소자값 입력

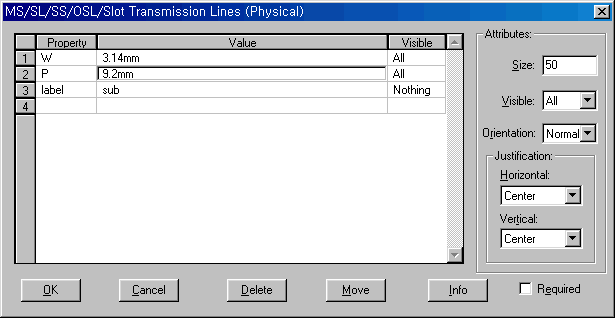

Serenade에서는 소자를 화면에 설치하자마자 동시에 소자값 입력창이 뜬다. 물론 나중에 해당소자를 더블클릭하여 소자값을 변경할 수 있다. 여기서 중요한점은, 별도의 단위설정 없이 길이값 뒤에 mm, cm, mil 등의 단위를 직접 써주어야 한다는 것이다.

5. Port 설정

화면상단의 Microave Port 아이콘 을 누르고 원하는 위치에 붙이면 Port를 달 수 있다. AC, DC 등의 다양한 source가 있지만 일반적인 RF s파라미터 계산을 위해서는 Microwave port를 달아야 한다.

6. 기판 수치값 설정

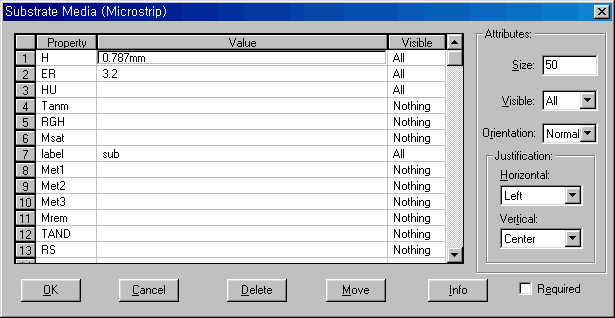

화면 상단에 있는 Substrate Media(Microstrip)아이콘 을 클릭하면 아래 그림과 같이 Microstrip 기판을 화면에 배치하고 설정할 수 있다. 역시 기판의 높이값에도 mm 등의 단위를 써주어야 한다.

7. 시뮬레이션 방법 선택 및 설정

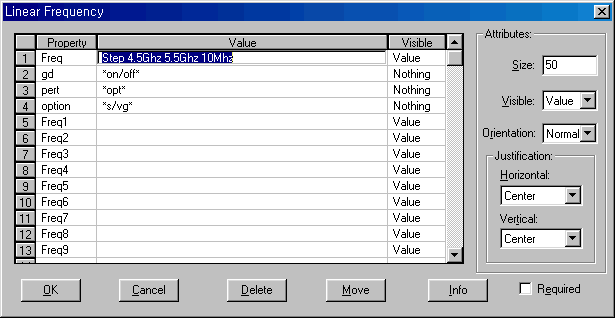

화면 상단의 Linear Frequency 아이콘 을 누르고 아래와 같이 Control block을 화면에 설치하여 해석할 주파수 범위와 step을 입력한다.

8. Simulation 실행

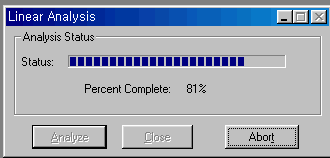

화면 상단의 Analysis 아이콘 을 누르면 해석을 수행한다.

9. Report 창 띄우기 및 결과값 편집

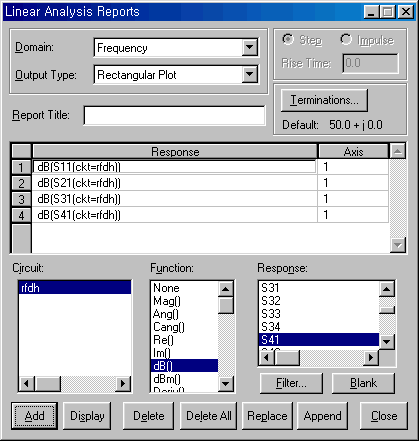

해석 결과를 확인하려면 우선 상단의 Edit Reports 아이콘 을 눌러서 아래와 같은 결과 편집창을 띄워야 한다. 오른쪽 하단의 Response창에서 원하는 결과치만 선택하여 add한다.(그냥 해당 값을 더블클릭해도 됨)

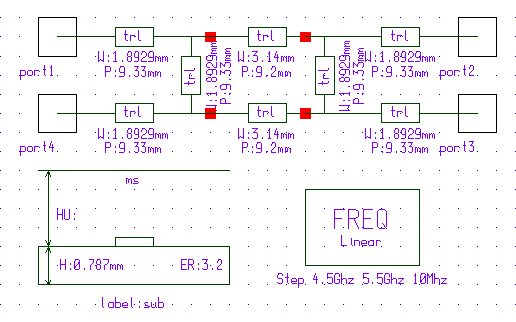

10. 최종 Schemetic & 해석결과 폼

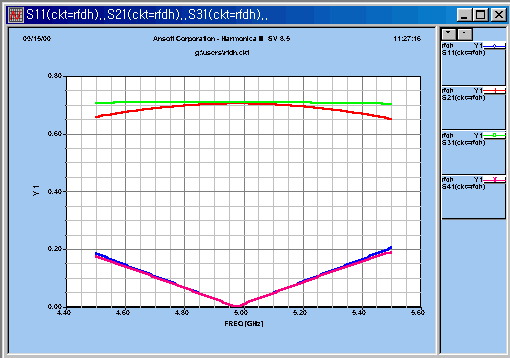

결과값을 편집하고 Display 버튼을 누르면 최종적으로 아래와 같은 결과창이 뜬다.
