Microwave Office의 기본 해석흐름

간단한 Microstrip 3dB Coupler예제를 통해 Microwave Office의 가장 기본적인 해석 흐름을 알아보자.

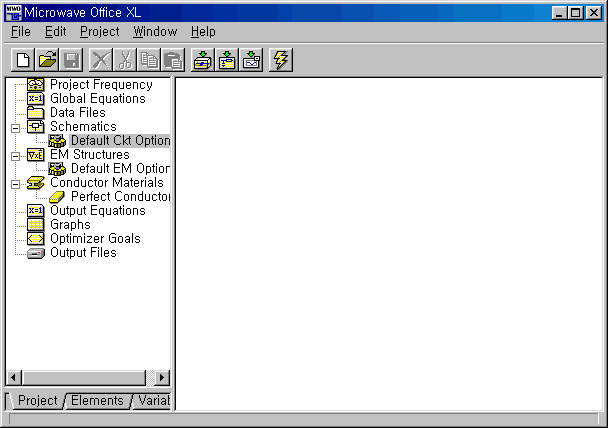

1. 전체 초기창 모양

아래와 같이 왼쪽은 tree구조로 설정 메뉴들이 있고 오른쪽에서 작업을 하게된다.

New Schemetic Icon 을 눌러서 새로운 Schemetic편집을 시작한다.

2. Unit 설정하기

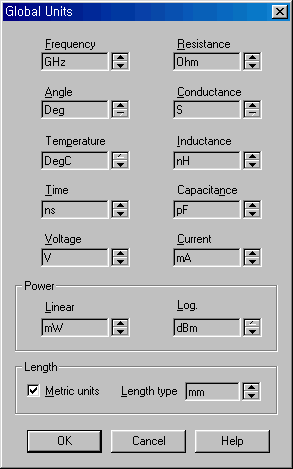

초기에는 Unit가 um단위로 되어 있기 때문에 project -> setting -> unit 메뉴에 들어가서 기본단위를 mm로 변경한다.

3. Part Library 불러오기

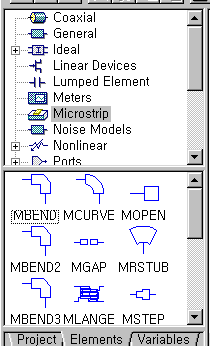

왼쪽의 설정창에서 아랫부분의 선택 메뉴를 바꾸어서 설정창의 내용을 바꿀 수 있다. 여기서 project 메뉴 말고 element 메뉴를 선택하면 아래와 같이 왼쪽 설정창이 변경된다. 위쪽에서 원하는 종류의 part library를 선택하면 아래쪽에 해당 part들이 진열된다.

4. 소자 설치 및 연결

원하는 소자를 마우스로 화면에 클릭하여 설치하고, 맨 끝의 X자 표시 부분을 겹치게 하면 자동으로 연결된다. 회전하고자 할 때는 원하는 개체를 선택한 후 Ctrl+R을 누른 다음(1), 원하는 기준점을 잡고 마우스를 클릭한채로 방향을 돌려서(2), 원하는 위치에 실루엣이 위치하면 회전된다(3).

(1) (2) (3)

소자를 복사해서 붙이고 싶을 땐 일반적인 control+C 와 control+V를 사용하면 된다.

5. 입출력 port 설정

상단의 Port 아이콘 을 눌러서 원하는 위치에 포트를 설치한다.

6. 소자값 입력

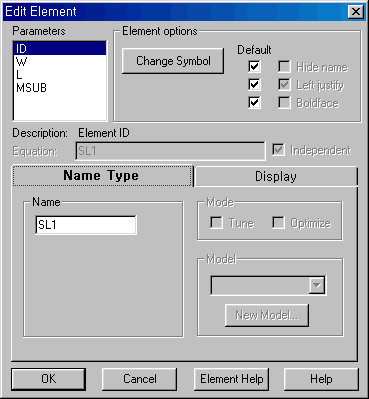

해당 소자를 마우스로 더블클릭하면 아래와 같이 소자 종류에 맞는 입력창이 뜬다.

7. 기판 수치값 설정

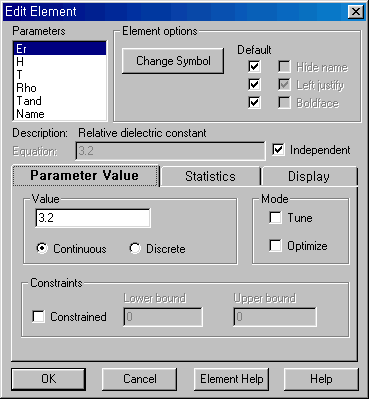

왼쪽 Element 창에서 Substrate 라이브러리를 선택하고 아래의 MSUB 아이콘을 끌어서 화면에 설치한다. 화면에 설치된 MSUB를 더블클릭하여 기판의 유전율, 높이 등의 수치를 입력한다.

8. 해석조건 설정

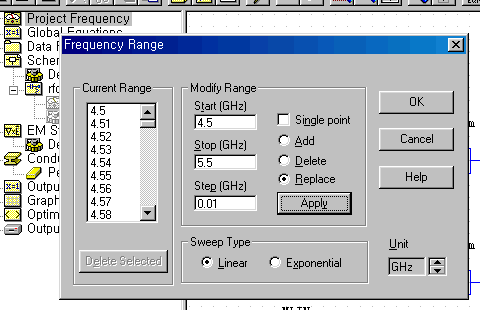

왼쪽 설정창에서 Project메뉴로 switch 하여 맨 위의 Project Frequency를 더블클릭한다. 그러면 아래와 같이 해석하고자 하는 주파수 범위와 step을 입력할 수 있다.

9. 해석결과 지정

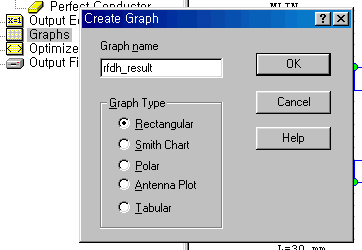

Microwave Office는 결과창 편집이 2단계로 되어 있다. 일단 새로운 Graph를 생성후, 그 Graph안에서 어떤 결과들을 골라 볼 것인지 결정해야 한다. 왼쪽 설정창에서 Graphs 메뉴에서 오른쪽 마우스 버튼을 눌러 아래와 같이 새로운 그래프를 add한다.

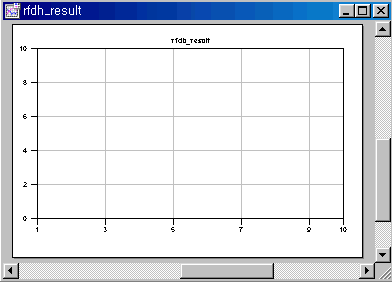

새 Graph를 Add하고 나면 우선 아래와 같이 빈 그래프창이 자동으로 뜨게 된다.

그다음에 새로 추가된 Graph에서 Add Measurement를 선택한다.

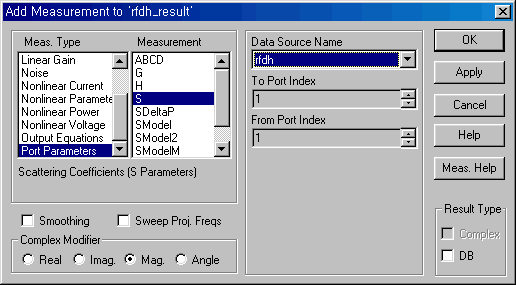

Add Measurement창에서 원하는 결과를 편집하고 OK를 누른다.

10. 해석

Graph 결과창을 화면에 띄운 상태에서 Analyze 아이콘 을 누르면 해석과 함께 그 결과과 화면에 나타난다.

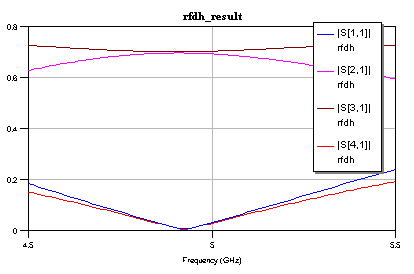

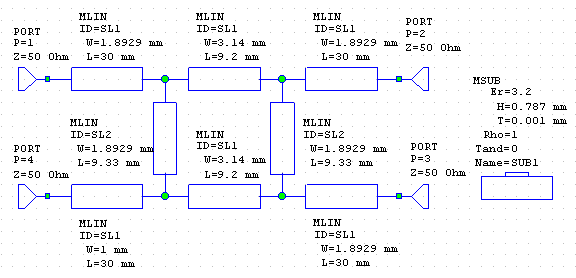

11. 최종 Schemetic & 해석 결과 폼
