간단한 Microstrip 3dB Coupler예제를 통해 Genesys의 가장 기본적인 해석 흐름을 알아보자.

1. 전체 초기창 모양

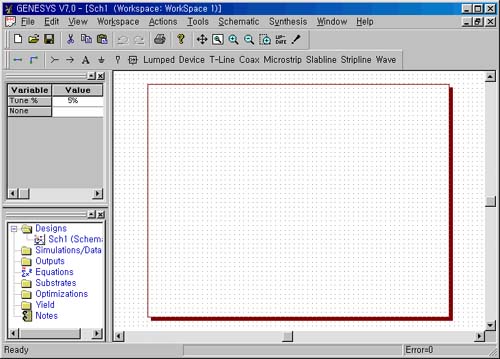

아래와 같이 왼쪽 위는 parameter 창, 왼쪽 아래는 project 흐름창, 오른쪽은 그림/결과 보기 창으로 단순하게 구성되어 있다.

2. Part Library 불러오기

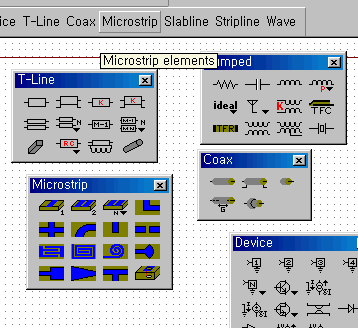

메뉴바에 있는 소자종류이름을 클릭하면 해당 part icon이 떠오르며, 다시 한번 누르면 사라진다.

3. 소자 설치 및 연결

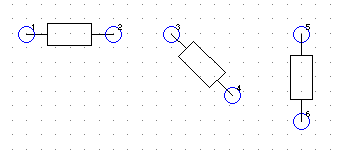

원하는 소자를 클릭하여 화면의 schemetic 창에 갖다 놓으면 설치가 되며, 설치된 소자를 마우스로 선택한 후 F3키를 누르면 아래 그림과 같이 45도씩 회전하게 되어 있다.

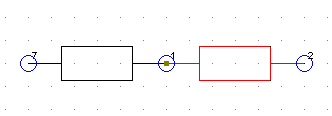

끝단의 원을 겹치게 하면 자동적으로 네모난 node가 그려지며 연결된다.

소자를 복사해서 붙이고 싶을 땐 일반적인 control+C 와 control+V를 사용하면 된다.

4. 입출력 port 설정

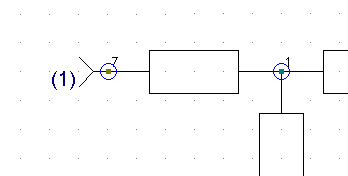

S 파라미터 측정의 기준으로 삼고 싶은 node에 port를 설치한다. S파라미터 측정 port의 특성상 입력과 출력의 구분은 없다.

5. 소자값 입력

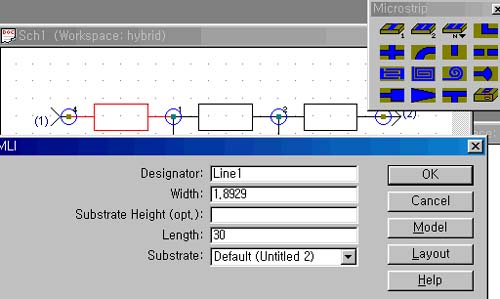

해당 소자를 마우스로 더블클릭하면 아래와 같이 소자 종류에 맞는 입력창이 뜬다.

6. 기판 수치값 설정

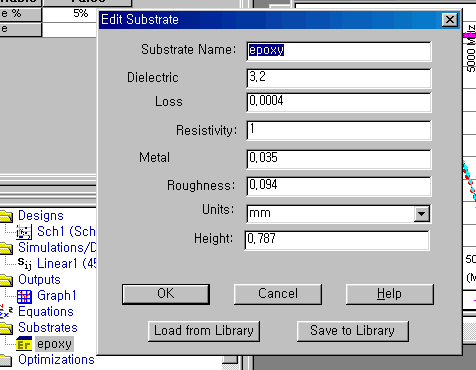

왼쪽 아래 substrate 메뉴아이콘에서 새로운 기판을 추가하여 Microstrip 기판의 유전율, 높이 등의 수치를 입력한다.

7. 해석조건 설정

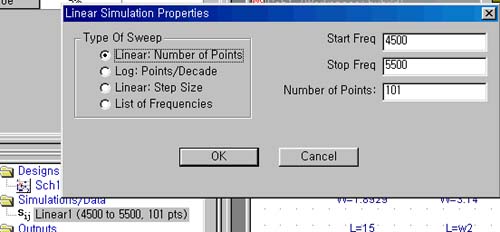

Simulation/Data 메뉴아이콘에서 새로운 시뮬레이션 과정을 add한 후 주파수 범위와 계산 point 수를 지정한다.

8. 결과보기 형태 지정

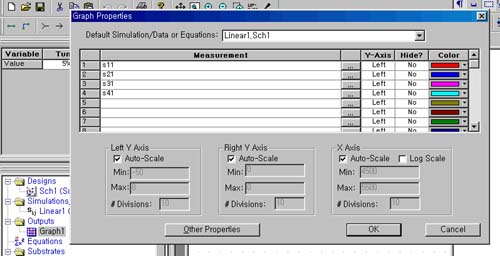

해석결과를 어떤 format을 볼 것인지 output 메뉴아이콘에서 새로운 결과창을 add한 후 보고자 하는 결과값을 색깔별로 지정한다.

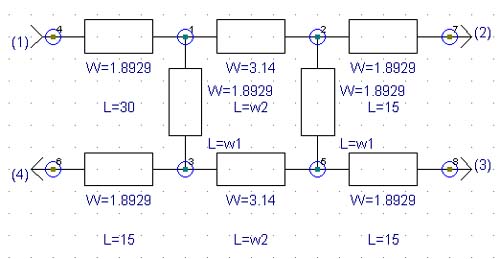

9. 최종 Schemetic & 해석 결과 폼

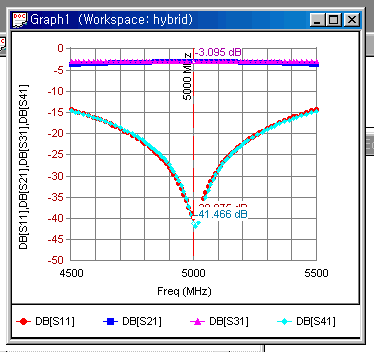

추가된 결과보기 형태 아이콘(graph1)를 클릭하면 곧바로 결과값이 화면에 나타난다. Genesys는 실시간 Linear simualtion을 하기 때문에 별도의 해석 버튼이 없고, 그냥 결과창을 클릭하면 그순간 1초내에 계산이 완료되어 화면에 결과가 나타난다.
