간단한 Microstrip 3dB Coupler예제를 통해 ADS의 가장 기본적인 해석 흐름을 알아보자.
1. 초기 실행

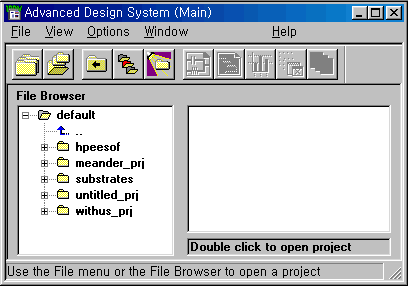

처음 띄우면 우선 난데없이 아래와 같은 project 관리창이 뜬다. (project란 그냥 작업묶음의 의미이다.)
여기서 기존의 prj를 불러오던지 아니면 아래와 같이 새로운 project를 만들어야 한다.

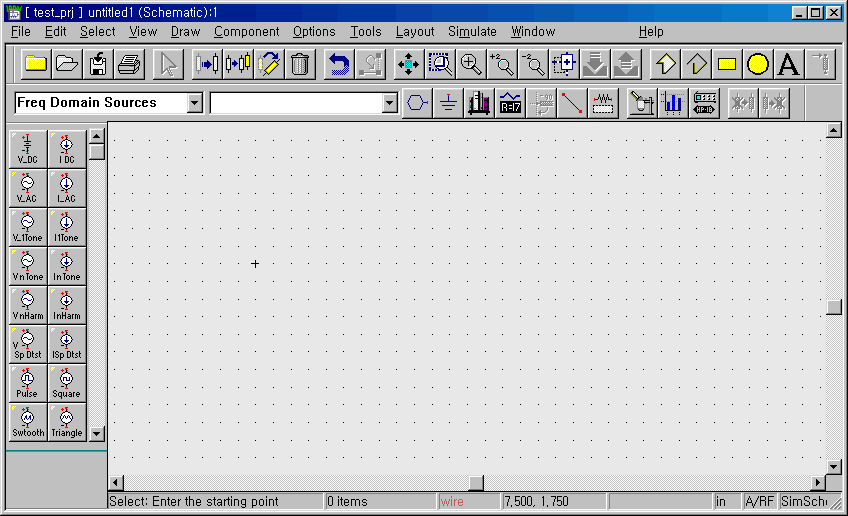

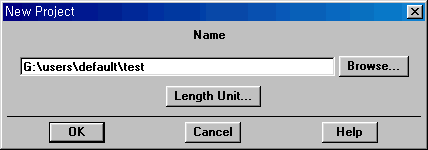

새로운 프로젝트 이름을 지어주고 OK를 누르면 비로소 본 프로그램이 실행된다.
2. Part Library 불러오기

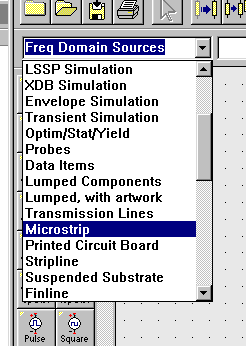

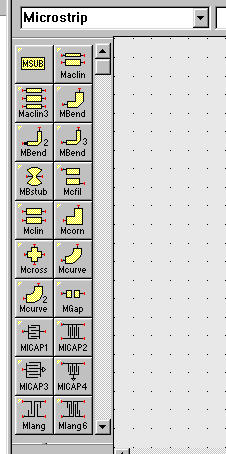

왼쪽에 있는 combo box 메뉴바에서 어떤 파트 라이브러리를 사용할 것인지 선택해야 한다. 그럼 아래 오른쪽 그림과 같이 프로그램 화면 맨 왼쪽에 선택된 파트라이브러리를 선택할 수 있도록 진열된다. 여기서는 Microstrip 라이브러리를 선택하였다.
3. Unit 설정

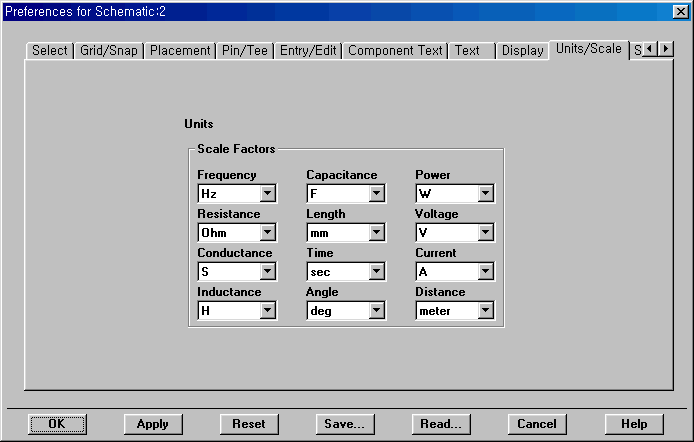

ADS는 기본 unit길이단위가 mil로 되어 있는데, 이것은 우리나라 사용자에게 별루 익숙지 않은 단위이다. 그래서 Option 메뉴의 preference에 들어가서 기본 단위를 mm로 만들고 part를 설치해야 mm단위로 길이 입력이 가능하다. (중간에 하지 말고 미리 해야함)
4. 소자 설치 및 연결
파트 라이브러리에서 원하는 파트를 선택하고 화면에 클릭하면 곧바로 설치된다. 설치된 파트를 회전시키려면 아래 그림과 같이 (1)상단의 rotate icon을 누르고(또는 shift+R) (2)마우스를 움직여 방향만 지정한 후에 (3)원하는 방향그림의 실루엣이 보이는 상태에서 클릭을 하면 된다.
(1)
(2)
(3)
소자의 연결은 그냥 끝단의 원을 겹치게 하면 되며, ADS에서의 copy 방법은 일반 tool과는 약간 다르다. 우선 아래 그림과 같이 (1)원하는 개체를 선택한후 상단 아이콘 혹은 Control+C를 눌러 복사한후 복사할 기준이되는 점을 먼저 클릭한다. (2)방금 복사 기준점이 옮겨져야 할 위치에 마우스를 이동한 후 (3)클릭을 눌르면 복사된다. 한번 복사 모드에 들어가면 계속 복사만 되므로 복사를 그만하고 싶으면 esc로 빠져나와야 한다. 복사법이 번거러운 듯 하지만 나름대로 편리하다.
(1)
(2)
(3)
5. 소자값 입력

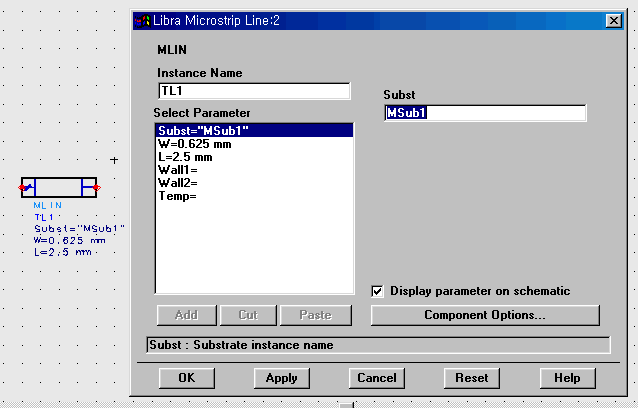

해당 소자를 마우스로 더블클릭하면 아래와 같이 소자 종류에 맞는 입력창이 뜬다.
6. 기판 수치값 설정

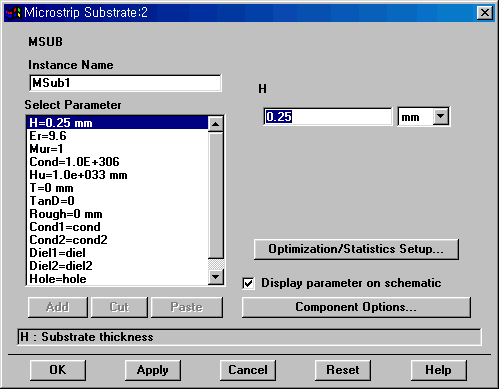

왼쪽 Microstrip 파트 라이브러리에서 MSUB를 선택하여 화면에 설치한 후, 더블클릭하여 기판수치를 입력한다.
7. 시뮬레이션 방법 선택 및 설정

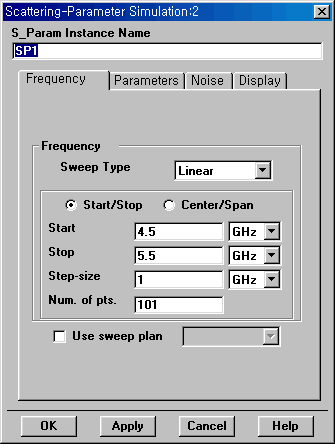

다른 tool과 달리 시뮬레이션용 파트 라이브러리가 별도로 있기 때문에, 우선 아래 (1)과 같이 S_Param_Simulation으로 파트 라이브러리를 선택해야 한다. 보통은 특정 주파수 대역에서 S 파라미터를 보고자 하는 것이 목적이기 때문에 S_Param_Simulation을 선택해야 할 것이다. 보통 여기서 (2)와 같이 SP라는 아이콘을 선택하여 화면에 설치한 후 더블클릭하면 (3)과 같이 해석에 필요한 시작과 끝주파수, point를 입력할 수 있다.
|
(1) (2) |
(3) |
8. Port 설정

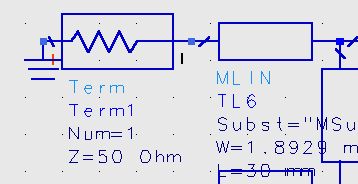

이 부분이 다른 tool과 차이가 많은 부분인데, 일반적으로 아이콘에 나와있는 port를 연결하는 것이 아니고, S 파라미터 계산을 위해서는 S_Param_Simulation 라이브러리에 있는 Term이라는 아이콘을 선택하여 연결한 후, 끝단에 상단 아이콘의 접지 파트를 연결하여야한다.
9. Simulation 실행

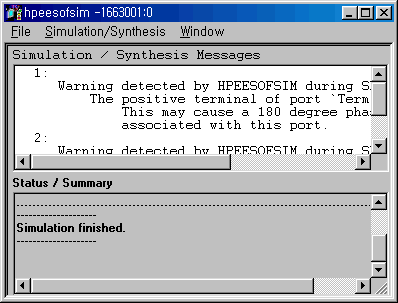

상단에 있는 (1)과 같은 아이콘을 누르면 (2)와 같은 해석창이 뜨면서 해석한다.
(1)
(2)
10. Display창 띄우기 및 결과값 편집

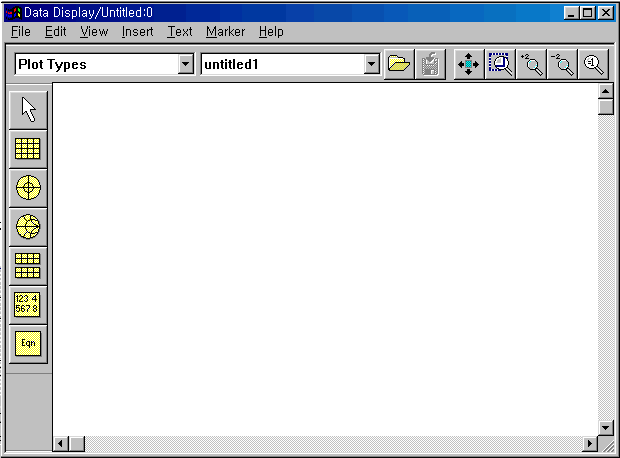

해석 결과를 확인하려면 우선 상단의 display icon(1)을 눌러서 (2)와 같은 결과 편집창을 띄워야 한다.
(1)
(2)

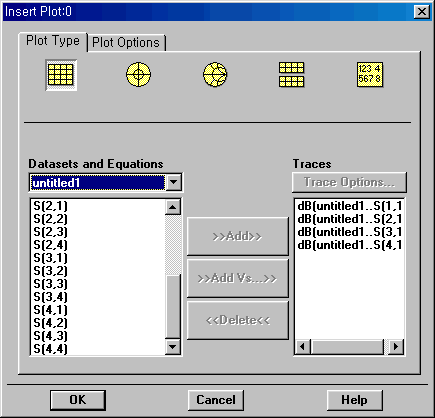

그리고 나서 왼쪽 상단의 바둑판 모양의 rectangular 아이콘을 클릭하면 아래와 같은 결과 편집창이 뜨는데, 여러 해석결과 중에서 원하는 결과값만을 편집한다. Rectangular란 그냥 사각형의 일반적인 그래프를 의미한다.

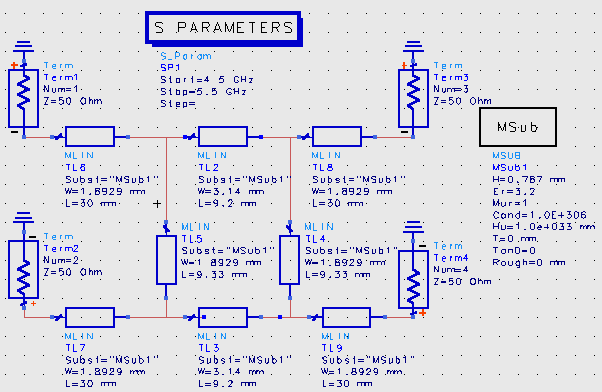

11. 최종 Schemetic & 해석결과 폼

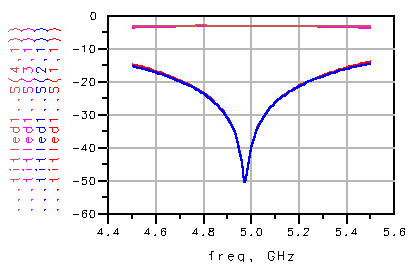

결과값을 편집하고 OK를 누르면 최종적으로 아래와 같은 결과창이 뜬다. ADS는 결과가 별로 폼은 안나는 편이다.(-.-)
