BPF (Band Pass Filter)

BPF Calculator

차수	Order	= 차
중심주파수	fc	= MHz
대역폭	BW	= MHz
특성임피던스	Zo	= Ω
Checyshev 방식일 경우만 입력 ▼
	Ripple	= dB

- 본 웹 계산코드는 I-Laboratory 의 市川裕一씨께서 제공해주셨습니다 -

◆ Type 1

nH
pF

◆ Type 2

nH
pF

☞ 사용방법
- 차수를 선택한후, 차단주파수와 특성임피던스를 입력한다.
- butterworth와 Chevishev 계산이 별도로 이루어지므로, 원하는 계산방식의 버튼을 각각 누른다.
- 소자 구성방식에 따라 구분된 Type1과 Type2의 회로소자값이 동시에 계산된다.
- Ripple 값은 Chevishev 방식일 경우에만 입력한다.

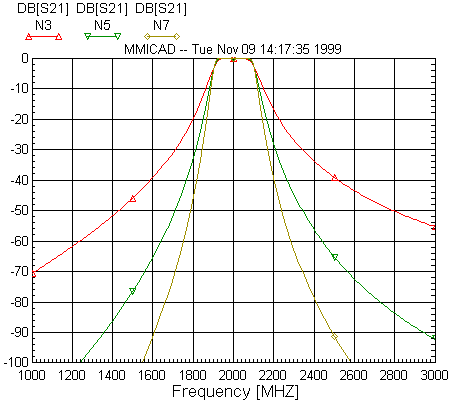

Butterworth (Maximally Flat) 예제
Butterworth 방식은 필터 통과대역이 가장 평평한(Maximally Flat) 형태의 필터 방식이다.

n=3,5,7,9 fc=2000MHz BW=200MHz Zo=50Ω

Chevishev (Equally Ripple) 예제
Chevishev 방식은 통과대역과 저지대역을 구분하는 스커트 특성이 좋은 대신, 통과대역에 동일한 크기의 출렁임이 존재하는(Equally ripple) 형태의 필터 방식이다.

n=3,5,7,9 fc=2000MHz BW=200MHz Zo=50Ω Ripple=0.2dB
