초정밀 저위상 노이즈 신호발생기 3-60GHz

PureWave 광자 마이크로파 발진기 제품군은 고정 주파수에서 신호 순도와 주파수 안정성을 제공하도록 설계되었습니다. 광자 마이크로파 발진기(PMO) 제품군은 3GHz부터 60GHz까지의 주파수를 제공합니다.

최첨단 기술로 구동되는 당사의 광전자 발진기는 기존 석영 기반 발진기를 수십 배 이상 능가하는 시간 간격 측정 정밀도를 달성합니다.


PureWave 초저잡음 RF/마이크로파 발진기는

테스트 및 측정, 양자 컴퓨팅, 통신, 레이더 시스템, 입자 가속기 등 광범위한

응용 분야에서 탁월한 전반적인 유용성과 장기적인 가치를 제공합니다.



주요 특징 및 장점

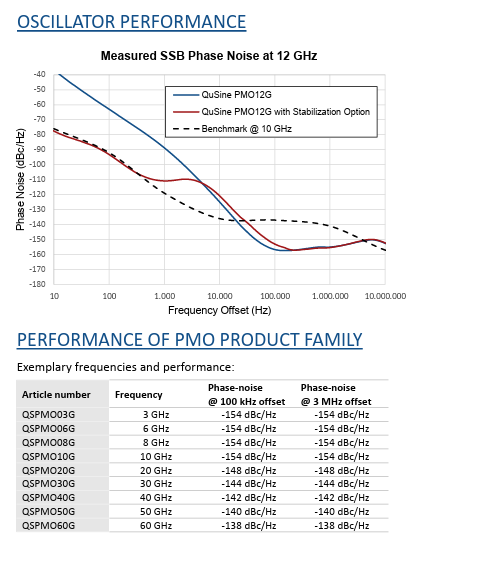

• 초저 위상 잡음: 10GHz에서 100kHz 오프셋에서 -154dBc/Hz(측정값) 달성

• 1kHz ~ 100MHz에서 6.3fs의 매우 낮은 지터

• 사용 가능 주파수: 3GHz ~ 60GHz, 250MHz 간격

• 작동 온도 범위: 18°C ~ 26°C• 출력 전력 범위: -20dBm ~ +13dBm

• 요청 시 광 소스(MLL) 제공

• 요청 시 통합 광 소스 옵션 제공

사용 분야

주요 적용 실험 분야 이러한 장점과 특징을 바탕으로 초저위상 잡음 신호 발생기가 활약하는 주요 실험 분야는 다음과 같습니다.

차세대 통신 시스템 (5G, 6G, 위성 통신):

실험 내용: 높은 차수의 변조 방식(예: QAM)을 사용하는 시스템에서 오류 벡터 크기(EVM) 최소화, 수신기 감도 극대화, 인접 채널 간섭 최소화 연구.

적용 이유: 낮은 위상 잡음은 변조된 신호의 품질을 직접적으로 향상시키고, 미약한 신호를 정확하게 수신하거나 인접 채널의 간섭 없이 통신할 수 있게 합니다.

고성능 레이더 시스템 (자율주행, 국방, 항공우주):

실험 내용: 미세한 도플러 편이(Doppler shift)를 감지하여 느리거나 작은 표적 탐지, 거리 및 속도 측정 정밀도 향상, 클러터 환경에서의 표적 식별 능력 개선 연구.

 적용 이유: 국부 발진기(LO)의 위상 잡음은 레이더 시스템의 최소 탐지 가능 신호 레벨과 속도 분해능을 결정짓는 핵심 요소입니다.

양자 컴퓨팅 및 양자 센싱:

실험 내용: 큐비트(Qubit)의 정밀한 제어 및 상태 판독, 양자 센서의 민감도 향상 연구.

적용 이유: 큐비트는 위상 변화에 매우 민감하므로, 제어 신호의 위상 잡음이 극도로 낮아야 양자 상태의 결맞음(coherence)을 유지하고 정확한 연산 및 측정이 가능합니다.

첨단 테스트 및 계측 장비 개발:

 실험 내용: 스펙트럼 분석기, 네트워크 분석기, 오실로스코프 등 고성능 계측 장비의 내부 기준 신호원으로 사용하거나, 이러한 장비의 성능(예: 위상 잡음 측정 한계)을 교정하고 검증하는 실험.

적용 이유: 계측기 자체가 테스트 대상보다 훨씬 뛰어난 신호 품질을 가져야 신뢰성 있는 측정이 가능합니다.

고속 데이터 변환기 (ADC/DAC) 테스트: 실험 내용: 초고속 ADC 및 DAC의 유효 비트 수(ENOB), 신호 대 잡음비(SNR), 스퓨리어스 없는 동적 범위(SFDR) 등 주요 성능 지표 평가.

적용 이유: 샘플링 클럭의 지터(위상 잡음과 직접적 관련)는 ADC/DAC의 성능을 크게 저하 시키므로, 매우 깨끗한 클럭 신호가 필수적입니다.

입자 가속기 및 기초 과학 연구:

실험 내용: 입자 빔의 정밀한 제어, 고에너지 물리 실험에서 타이밍 동기화, 정밀 분광학 연구.

적용 이유: 시스템 전체의 정밀한 동기화와 안정적인 RF 필드 생성을 위해 극도로 안정적이고 잡음이 적은 기준 주파수 신호가 요구됩니다.

전파 천문학: 실험 내용:

우주에서 오는 극히 미약한 전파 신호를 수신하고 분석하기 위한 수신기 시스템의 국부 발진기(LO)로 사용.

적용 이유: 수신 시스템 자체의 잡음을 최소화하여 아주 작은 천문학적 신호를 구별해내기 위함입니다.



 초저위상 잡음 신호 발생기는 신호 품질이 실험 결과의 성패를 좌우하는 거의 모든 첨단 과학 기술 연구 분야에서 그 중요성이 매우 크다고 할 수 있습니다.

아래 제품의 주파수 범위의 모델을 참조하시어 해당 제품의 모델번호를 확인 하시기 바랍니다.
