저가격 USB 4x4 빔포밍 Butler Matrics

Wi-Fi 6E부터 차세대 5G/6G 연구까지, 단 하나의 솔루션

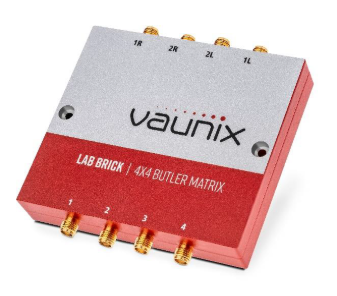

LBM-7250-4: 2.4GHz to 7.25GHz Ultra-Wideband Butler Matrix
 MIMO 실험의 복잡성, 이제 하드웨어로 해결하십시오.
LBM-7250-4는 디지털 프로세싱의 부담 없이 완벽한 직교 빔(Orthogonal Beams)을 형성하여 최적의 실험 환경을 제공합니다.광대역 지원: 2400MHz ~ 7250MHz 통합 지원으로 Wi-Fi 6E/7 및 최신 5G 대역 완벽 대응즉각적 빔 스위칭: 복잡한 FPGA 프로그래밍 없이 입력 포트 선택만으로 즉각적인 빔 방향 전환 구현시스템 단순화: 고가의 DAC/ADC 장비 없이도 정밀한 빔포밍 및 공간 다중화(Spatial Multiplexing) 검증 가능LBM-7250-4는 단순한 부품이 아닙니다. 귀하의 MIMO 연구 속도를 비약적으로 높여줄 가속기입니다.

Option 2. 효율성과 경제성을 강조한 [솔루션 중심형]대상: 제품 개발팀, 예산 효율성을 중시하는 스타트업 및 기업 연구원
[복잡한 MIMO 실험, 더 스마트하고 경제적으로.LBM-7250-4 버틀러 매트릭스로 설계 시간을 절반으로 줄이십시오.[

 디지털 빔포밍의 높은 비용과 긴 개발 시간 때문에 고민하고 계십니까? 수동 소자 기반의 LBM-7250-4는 가장 직관적이고 효율적인 MIMO 실험 환경을 제안합니다.Cost-Effective: 고성능 DSP나 프로세서 없이도 정교한 위상 배열 안테나 시스템 구축High Reliability: 수동 소자(Passive Device) 특유의 안정적인 위상차 유지 및 낮은 전력 소모Multi-Purpose: 공간 다중화, 다이버시티 이득 분석, 채널 특성 파악까지 장비 하나로 해결성능은 타협하지 말고, 비용은 혁신하십시오. LBM-7250-4가 정답입니다.

Option 3. ]"Beyond the Limits, Simple but Powerful"LBM-7250-4: MIMO 실험의 새로운 표준
 2.4GHz에서 7.25GHz까지. 여러분의 안테나가 더 멀리, 더 정확하게 신호를 보낼 수 있도록.Wide: 2.4 / 5 / 6 GHz 대역 통합 지원Fast: 즉각적인 빔 스위칭 및 간소화된 빔포밍Smart: 직교 빔 형성을 통한 데이터 전송률(Throughput) 극대화실험은 정교하게, 구현은 단순하게. 지금 LBM-7250-4와 함께 차세대 무선 통신의 시대를 앞당기십시오.

특징

안정적인 RF 연결을 위한 SMA 커넥터

내구성 및 전자기적 절연을 위한 주조 알루미늄 하우징

전원이 필요 없는 수동 설계

테스트 벤치, 랙 또는 현장 배치 구성을 위한 다양한 장착 옵션

2.4-2.5GHz 범위에서 ±5° 정확도의 정밀 위상 제어

WiFi, WiFi6E 및 주요 무선 대역을 포함하는 넓은 주파수 범위(2400-7250MHz)

위상 배열 시스템의 종합적인 테스트를 위한 4x4 버틀러 매트릭스 구성



 이 제품(2400–7250 MHz 버틀러 매트릭스)의 장점이 특정 주파수 대역을 지원하는 버틀러 매트릭스는 MIMO 실험에 다음과 같은 명확한 장점을 가집니다.

광범위한 주파수 지원: 2400 MHz부터 7250 MHz까지의 넓은 대역폭은 매우 큰 장점입니다.

이 대역은 현재 가장 널리 쓰이는 통신 주파수를 대부분 포함합니다.

2.4 GHz: Wi-Fi, Bluetooth5 GHz: Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax)6 GHz: Wi-Fi 6E (802.11ax), 5G/6G 연구 등 최신 기술 하나의 장비로 다양한 통신 표준에 대한 MIMO 실험을 수행할 수 있어 효율성과 경제성이 뛰어납니다.

간소화된 빔포밍 구현: 버틀러 매트릭스는 아날로그 회로(하이브리드 커플러, 위상 변위기)로 구성된 **수동 소자(passive device)**입니다. 복잡한 디지털 신호 처리(DSP)나 FPGA 프로그래밍 없이 하드웨어적으로 정해진 위상차를 만들어 빔을 형성합니다.

따라서 실험 시스템 구성이 매우 단순해지고, 개발 시간을 단축시킬 수 있습니다.

낮은 시스템 복잡도 및 비용: 디지털 빔포밍에 필요한 고속 DAC/ADC, 강력한 연산 프로세서 등이 필요 없습니다.

이는 전체 실험 시스템의 비용을 절감하고, 전력 소모를 줄이는 효과를 가져옵니다.

즉각적인 빔 스위칭: 입력 포트를 바꾸는 것만으로 빔 방향을 즉시 전환할 수 있어, 빠르게 변화하는 채널 환경에 대응하는 기술을 연구하기에 적합합니다.

응용 분야 ▪ 위상 안테나 배열 빔 형성 ▪ WiFi, WiFi6E, 5G, LTE, Bluetooth ▪ MIMO 시뮬레이션 및 테스트 ▪ 레이더
