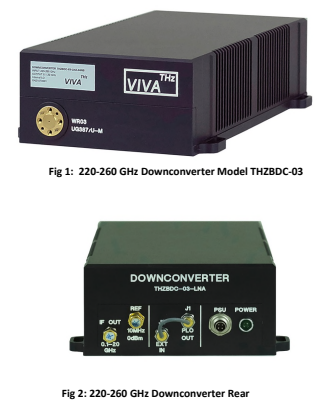

220–260 GHz 대역을 지원하는 서브테라헤르츠 다운컨버터

220–260 GHz 대역을 지원하는 서브테라헤르츠 다운컨버터로, 신호발생기·스펙트럼 분석기·VNA를 mmWave 및 THz 영역까지 확장하여 5G·6G 통신, 안테나 및 초고주파 RF 계측 연구에 최적화된 솔루션입니다.
RF 입력 주파수: 220–260 GHz
명확한 서브테라헤르츠(Sub-THz) 대역
IF 출력 주파수: 0.1–20 GHz
대부분의 신호발생기·스펙트럼 분석기·VNA와 직접 호환
Conversion Gain: 10–15 dB (typ.)
Noise Figure (DSB): < 18 dB (typ.)
서브THz 계측용으로 합리적인 수준
Input 1 dB GCP: −10 dBm
계측·연구용 입력 레벨
LO 구성: 내부 LO 10 GHz
외부 LO 입력도 지원 (옵션/시스템 구성)
RF 인터페이스: WR03; UG387/U-M
전원: 외장 PSU, 110–240 VAC
Applications 220–260 GHz THz 다운컨버터 | 신호분석기·VNA 확장용

6G 서브테라헤르츠 통신 수신·분석 연구
mmWave/THz 안테나 측정 시스템
VNA 기반 초고주파 S-파라미터 측정
신호발생기·스펙트럼 분석기 주파수 확장
서브THz 수신 프론트엔드 및 이미징 연구
CATALOGUE PAGE


▶ 일반 기능

5G·6G 광대역 통신 및 안테나 시험용
→ 통신 링크 시험과 OTA(무선) 안테나 측정을 위한 계측용 프론트엔드 장비

최신 수준의 저잡음 성능
→ 서브테라헤르츠 계측 환경에 최적화된 낮은 잡음 특성으로 신뢰도 높은 측정 가능

기존 계측 장비의 주파수 확장
→ 신호발생기, 스펙트럼 분석기, 네트워크 분석기를 교체하지 않고 고주파 대역으로 확장 가능

75~670 GHz 광대역 지원 (맞춤 제작 가능)
→ 동일한 장비 플랫폼으로 다양한 주파수 대역 연구 대응 가능

직접적인 LO/IF 접근이 없는 장비도 확장 가능
→ 장비 내부 구조를 수정하지 않고 외장 방식으로 주파수 변환 가능

네트워크 분석기와 동기화된 주파수 스윕 측정
→ 정확한 주파수 응답 및 S-파라미터 측정 가능

단일 사이드밴드 옵션 제공
→ 이미지 주파수를 제거하여 정밀하고 신뢰성 높은 측정 구현

견고한 금속 하우징 구조
→ 실험실 및 시험 환경에서 장기간 안정적으로 사용 가능

▶ 참고 사항

40 GHz 이하 범용 계측기와 호환
→ 주요 글로벌 계측기 제조사의 장비와 바로 연동 가능

내부 또는 외부 로컬 오실레이터 선택 가능
→ 측정 환경 및 시스템 구성에 따라 유연한 설계 가능

업컨버터와 조합 가능
→ 송신·수신 전체 시스템(Tx/Rx) 구성 가능

10 MHz 기준 신호 입력 지원
→ 외부 기준 장비와 정밀한 주파수 동기화 가능

최대 1 THz까지 확장 가능
→ 장기 연구 및 차세대 기술 개발에 대응 가능

사양 변경 가능성 고지
→ 연구·계측 장비 특성상 맞춤 설계 및 지속 개선 가능

이 장비의 핵심 장점
1️⃣ 고객의 기존 자산을 그대로 활용

고가의 계측 장비를 새로 구매할 필요 없이 현재 보유 장비를 그대로 사용

초기 투자 비용을 크게 절감 가능

2️⃣ 서브테라헤르츠·테라헤르츠 연구 진입 장벽 해소

복잡한 고주파 시스템을 직접 설계하지 않아도 즉시 연구 가능

연구 일정 단축 및 리스크 감소

3️⃣ 측정 신뢰도와 반복성 확보

저잡음 특성과 동기화 측정으로 논문·표준·인증용 데이터 신뢰성 확보

연구 결과의 재현성 강화

4️⃣ 확장성과 유연성

주파수 대역 확장, 업·다운컨버터 조합, 외부 기준 동기화 등으로
하나의 장비로 다양한 연구 과제 대응 가능

5️⃣ 장기 연구 관점에서의 투자 가치

최대 1 THz까지 확장 가능 → 6G 이후 세대 연구까지 대비

단기 장비가 아닌 연구 인프라 자산으로 활용 가능

고객에게 제공되는 실질적 이익 (마케팅 관점)

비용 절감
→ 신규 고주파 계측기 구매 대비 수십 % 이상의 예산 절감

시간 절약
→ 시스템 설계·튜닝 없이 즉시 측정 가능 → 연구 속도 향상

연구 경쟁력 확보
→ 서브테라헤르츠·테라헤르츠 영역의 선제적 데이터 확보

확장 가능한 플랫폼
→ 프로젝트 변경·확장 시 장비 교체 없이 대응 가능

신뢰성 있는 파트너 이미지 구축
→ 고객은 “실험이 되는 장비”가 아닌 “결과를 만들어내는 장비”를 확보

“이 장비는 새로운 계측기를 사는 것이 아니라,
고객이 이미 가진 계측 자산의 수명을 10년 이상 연장해주는 장비입니다.”

“서브테라헤르츠 연구를 시작하는 가장 빠르고, 가장 안전한 방법입니다.”
