2-9장 :  PAM

PAM ( Pulse Amplitude Modulation)

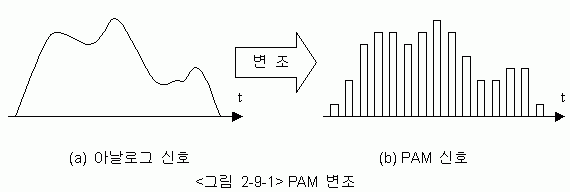

아날로그 신호를 펄스 형태의 디지털 신호로 변환하는 변조방법을 펄스변조법이라고 부르는데 그중 가장 기본적인 방법이 PAM(펄스 크기 변조)이다. 이 방법은 아날로그 신호를 양자화하는 과정과 매우 비슷하지만, 양자화된 하나 하나의 샘플 데이터를 하나의 펄스로 취한다는 점이 다르다.

근본적으로 PAM은 아날로그 변조 시스템에서 반송파로 정현파 대신에 주기적인 펄스열을 사용한 것과 동일하다. 일반적인 아날로그 변조에서 사용하는 정현파 반송파와 PAM 신호의 중요한 차이점은 다음과 같다.

 - PAM 신호는 일정 시간마다 discrete하게 sampling된 반송파 신호이다.

 - PAM 신호는 펄스의 높이가 일정한 단계별로 discrete하다.

SW 실행화면 보기 #1 (PAM 변조시스템)

SW 실행화면 보기 #2 (PAM 전송시스템)
