2-3장 :  FM

1. 주파수 변조 (FM ; Frequency Modulation)

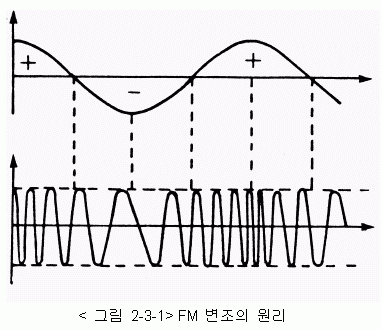

AM과 더불어 널리 사용되는 변조방법으로서, 신호파의 크기변화를 반송파의 주파수 변화에 담아서 보내는 방법이다. AM이 주파수는 고정되고 진폭이 변화한 반면, FM은 주파수가 변하는 대신 진폭은 항상 같은 값으로 유지된다. <그림 2-3-1>에서 보여지듯이 신호파형의 전압이 높을수록 주파수가 높아져서 파장이 조밀해지고, 그 반대로 전압이 낮을 때는 주파수가 낮아져서 파장이 넓어지게 된다.





2. 변조지수

  FM에서의 변조지수 는 다음과 같은 식에 의해 결정된다.

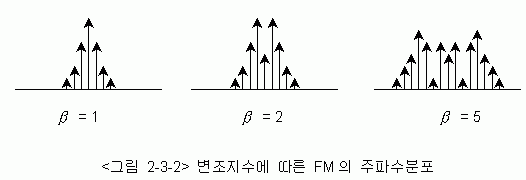

 이론상 FM통신을 위해서는 무한대의 주파수대역이 필요하지만, 값을 기초로 하여 주요한 주파수 대역만을 선택하여 골라낼 수 있다. 값이 높아질수록 변조율은 높아지겠지만 주파수 대역폭이 점점 더 늘어나게 되며 에 따른 중요 측파대 주파수의 개수는 다음의 표와 같다.

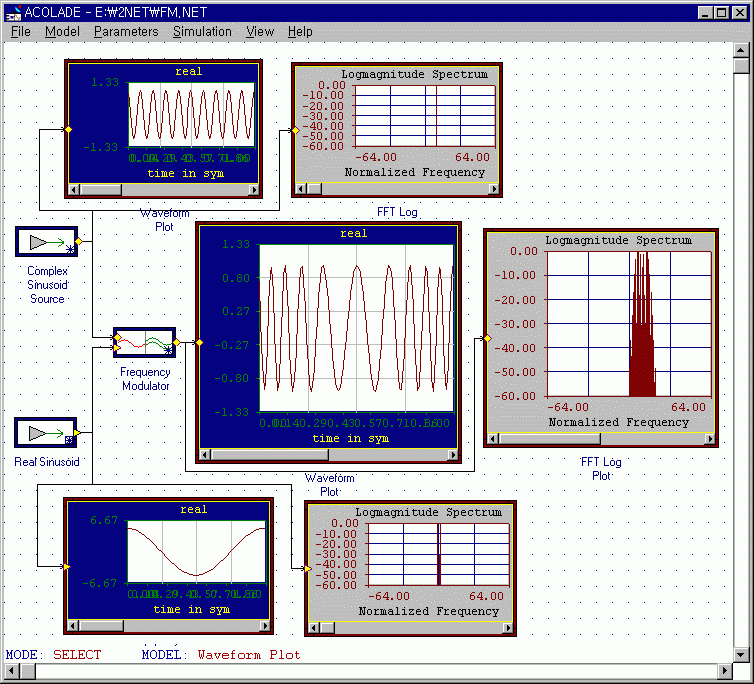

SW 실행화면 보기
