2-1장 :  AM  (DSB)

1. 진폭변조 (Amplitude Modulation : AM)

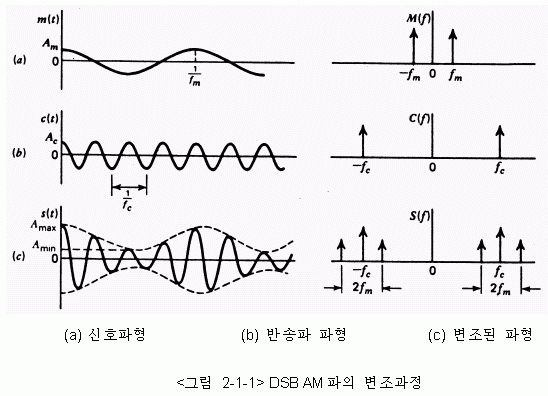

변복조 시스템을 논할 때 가장 기본이 되는 진폭변조 (AM)시스템은 구조가 간단하고 구현하기도 쉽기 때문에 여러 분야의 통신에 광범위하게 사용되어 왔다.  <그림 2-1-1>에서 보이듯이, AM은 신호파형이 변화하는 양을 높은 주파수의 반송파(carrier)의 조밀한 한파장 단위 높낮이에 맞추어 실어보내게 된다.



2. DSB (Double Side Band)

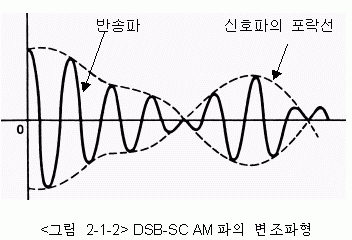

  일반적인 진폭변조 시스템(Conventional AM)의 경우, <그림 2-1-1>의 주파수 분포도에서 알 수 있듯이 신호파형이 원점을 중심으로 음과 양의 주파수로 나누어져 있다. 그래서 높은 주파수에 변조시키면 (c) 의 주파수 분포도와 같이 반송파 주파수를 기준으로 양쪽에 주파수 성분을 가지게 된다. 이러한 일반적인 AM 변조방식을 DSB(Double Side Band) AM이라고 한다. 그중에서 변조지수를 높이고 반송파의 전력을 억제하여 효율을 증가시킨 것을 DSB-SC (DSB-Suppressed carrier)라고 한다.





3. 변조지수

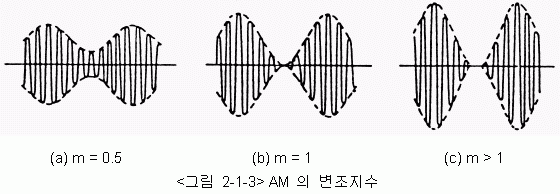

변조 시스템에는 변조의 정도나 효율을 나타내는 변조지수 m이 있다. <그림 2-1-3>에서는 변조지수에 따른 AM변조파형의 변화를 보여준다. 변조지수는 신호파와 반송파의 전압변화의 관계가 잘 융화되어1에 약간 모자른 것이 효율적이다.

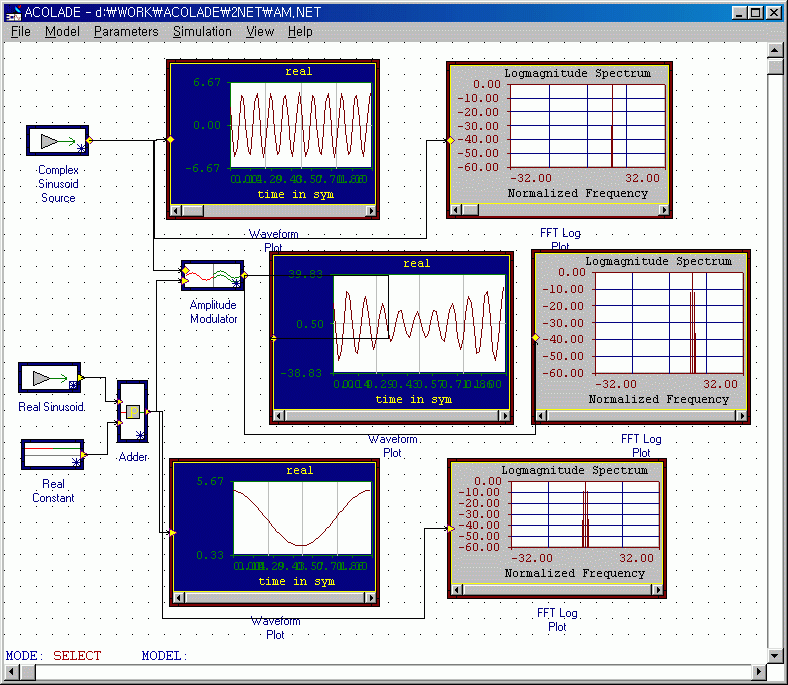

SW 실행화면보기
