1-2장 :  신호의 표현

1. 신호와 domain

IEEE에서 정의한 신호의 의미는 다음과 같다.

 신호 (Signal) : 통신 시스템을 통해서 전달되는 지식, 정보, 또는 효과

   하나의 신호는 기본적으로 두가지 domain에서 관찰할 수 있다. 첫째로 시간영역(Time domain) 에서는 시간이 흘러가면서 변하는 전압/전류 등의 신호의 특성을 볼 수 있으며, 둘째로 주파수영역(Frequency domain) 에서는 그 신호가 가진 주파수 성분들의 분포를 볼 수 있다.



2. real 신호와 complex 신호

  일반적으로 신호는 수학적인 계산특성에 따라 real 신호와 real/ imaginary가 동시에 존재하는 complex 신호로 분류된다.

Real Signal : cos ωt

Complex Signal : cos ωt + j sin ωt



3. 신호의 plot

  통신시스템 시뮬레이션에서는 여러 가지 형태의 신호를 화면에 플로팅하게 되는데, 가장 기본이 되는 시간축과 주파수 축에서의 플롯 형태는 다음과 같다.

 시간 영역 신호 플롯

  시간이 흘러감에 따라 신호의 전압이 변하는 형상으로 플롯한다. 플롯되는 대상에 따라서 Real Plot, Imaginary Plot, Waveform Plot의 3가지를 주로 사용한다.

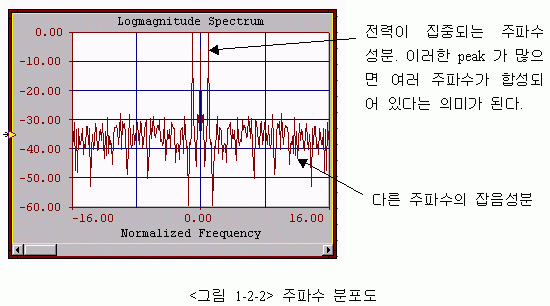

 주파수 영역 신호 플롯

  신호가 가진 주파수 성분들을 그 전력의 분포에 따라 보여준다. 단일주파수인 경우에는 하나의 peak형상으로 나타나며 여러 주파수들이 합성된 경우에는 여러 개의 peak들이 모인 형상으로 나타난다. 신호의 특성에 따라 이러한 peak는 넓거나 좁은 폭을 나타내기도 하는데, 이것을 대역폭(bandwidth)라고 한다. 표현되는 전력의 계산 단위에 따라서 FFT Magnitude Plot 또는 FFT Log Plot를 사용한다.



SW 실행화면 보기
